航空母舰:变形金刚——排炮


作品大小:

航空母舰形态:
长:35cm
宽:20cm
高:15cm

机器人形态:
高:30cm
宽:20cm
厚:20cm
作品重量:
546克(一斤多)

制作时间:3天 (2天完成主体,1天增加细节装饰)

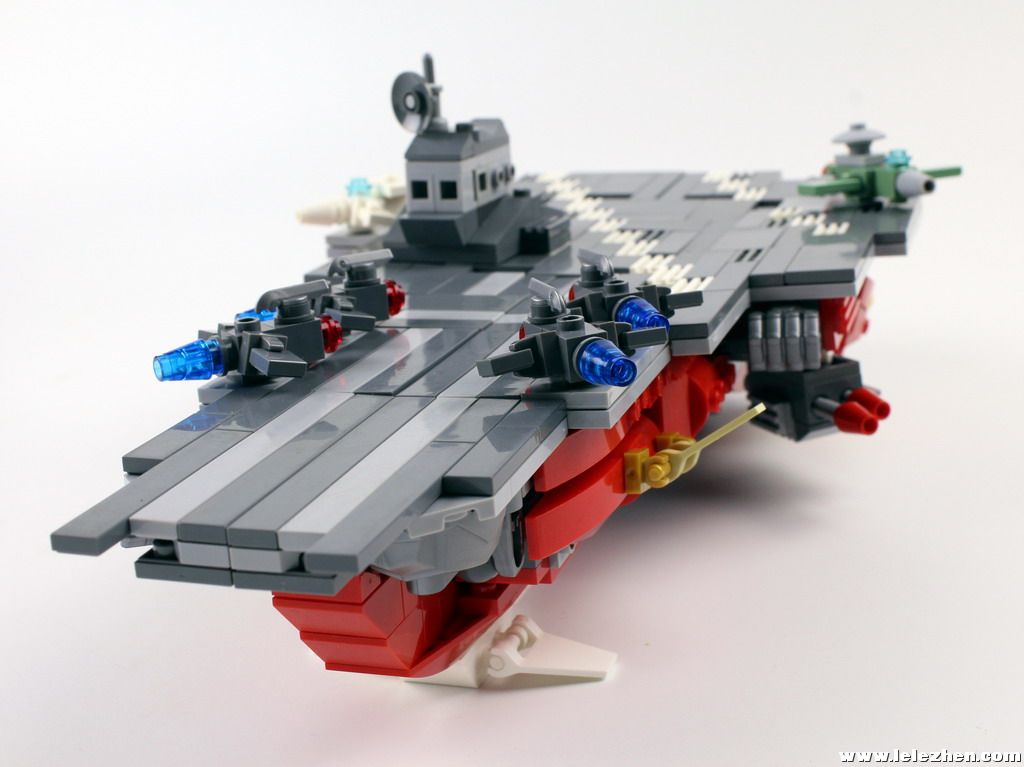

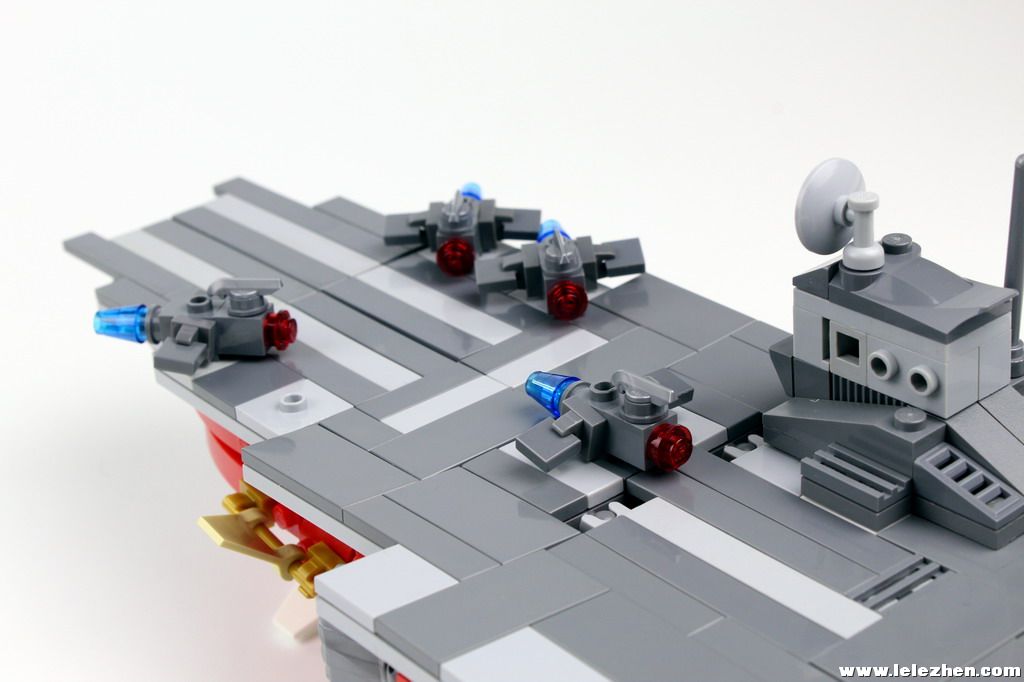

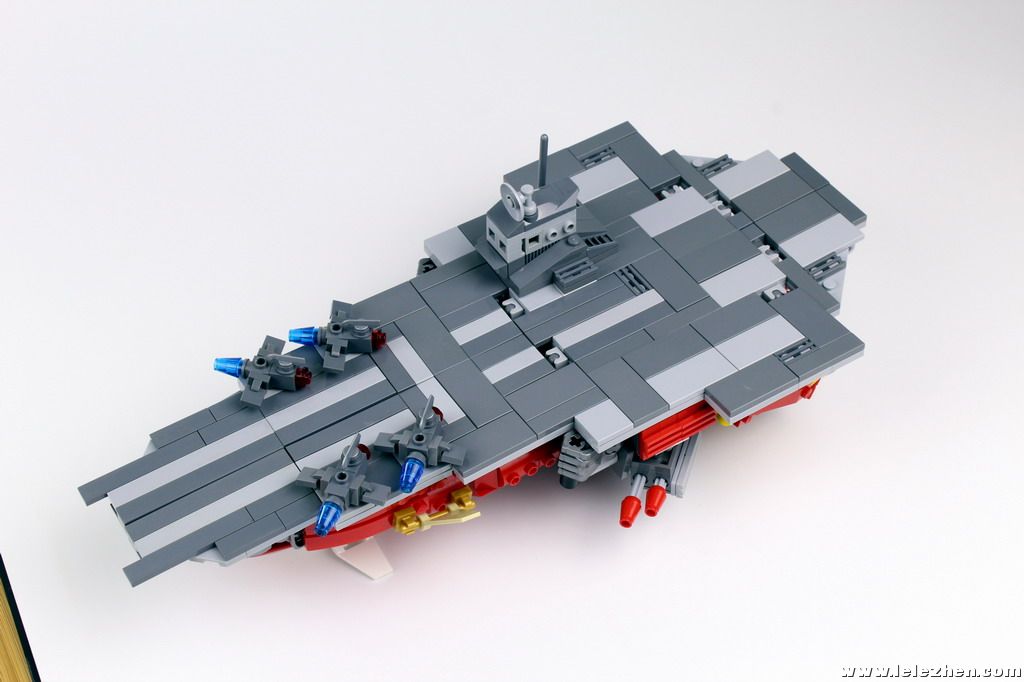

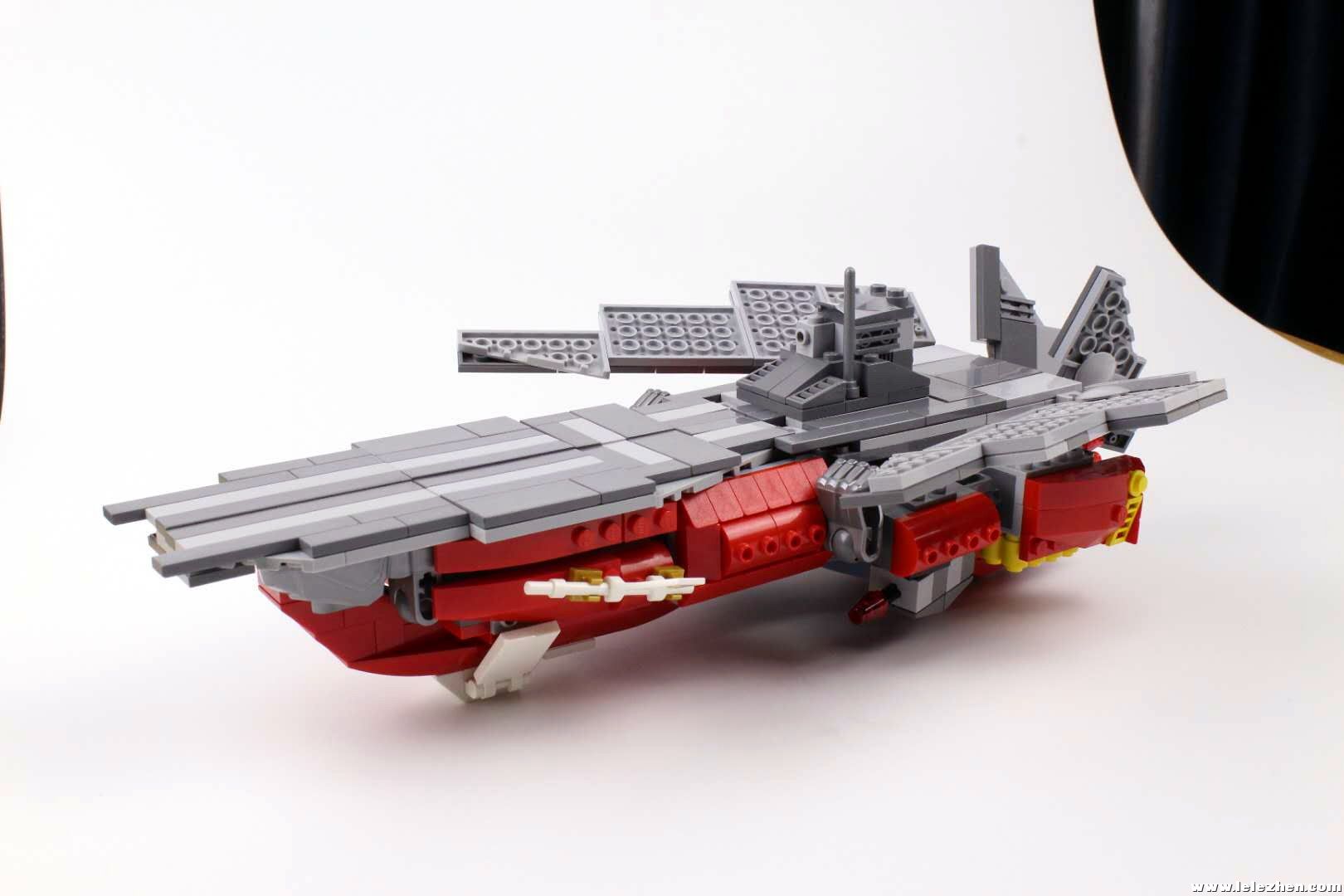

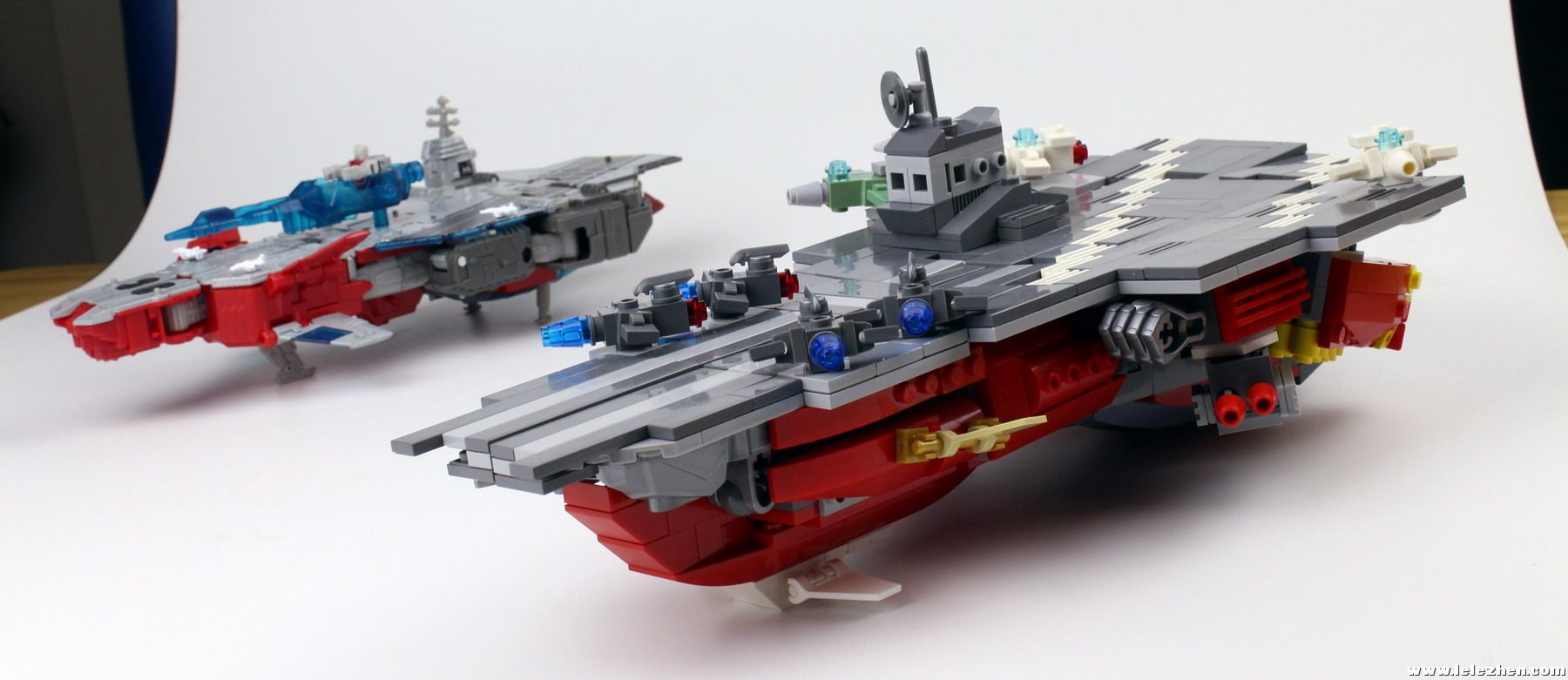

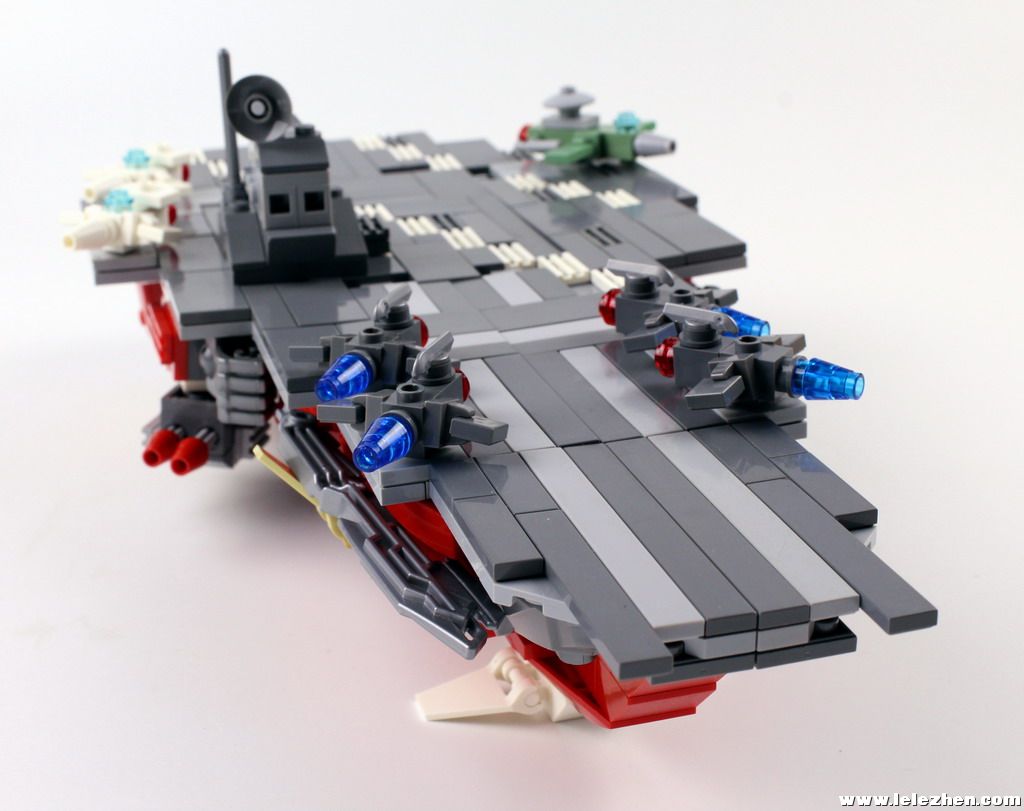

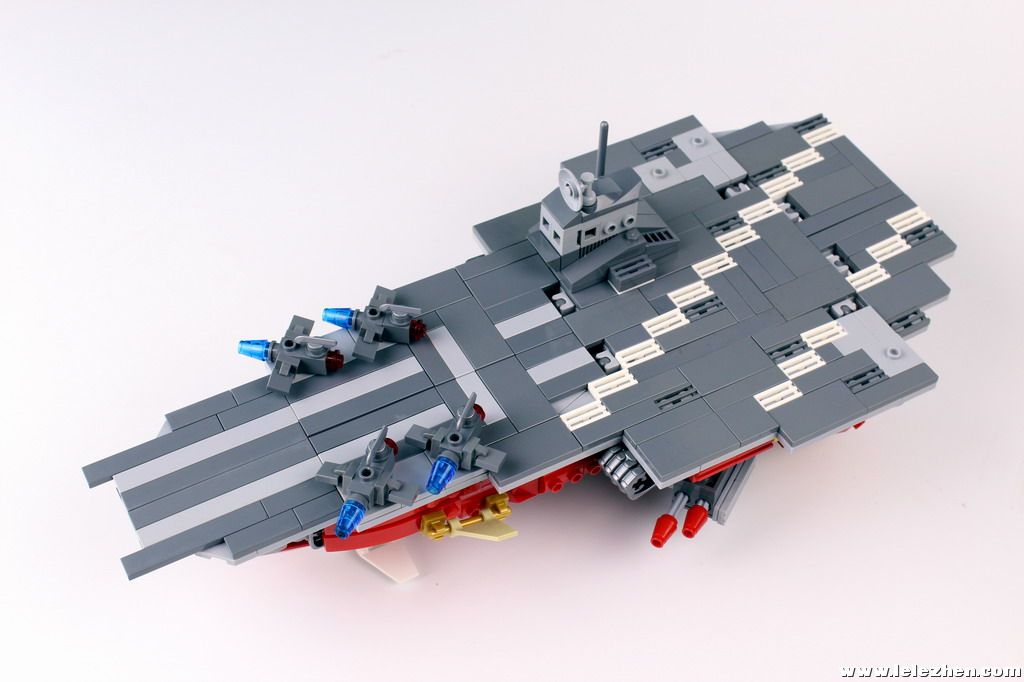

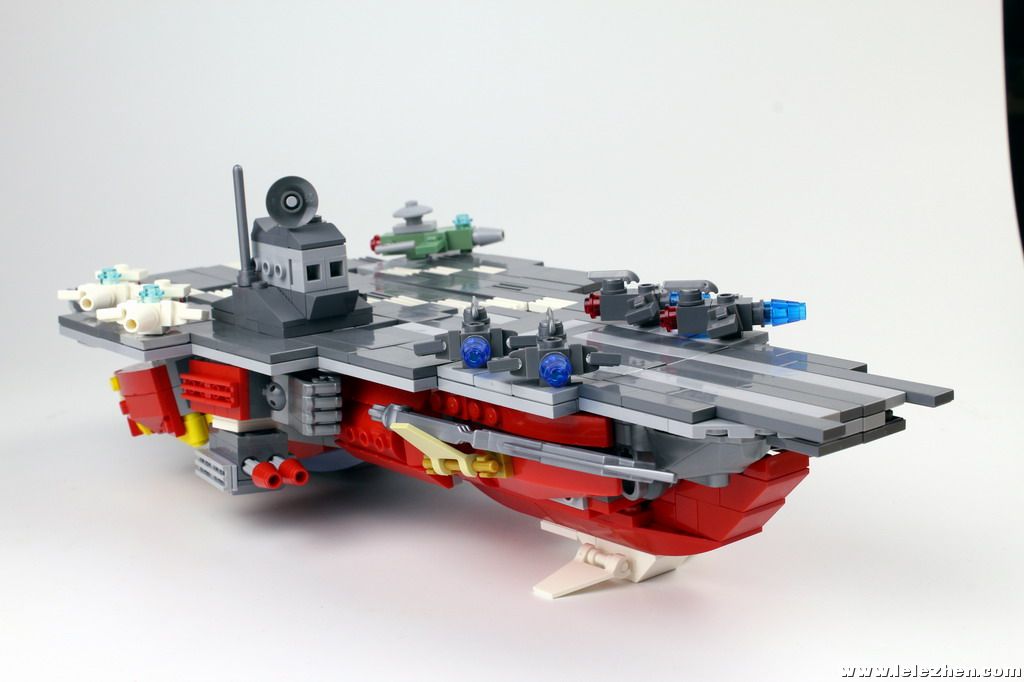

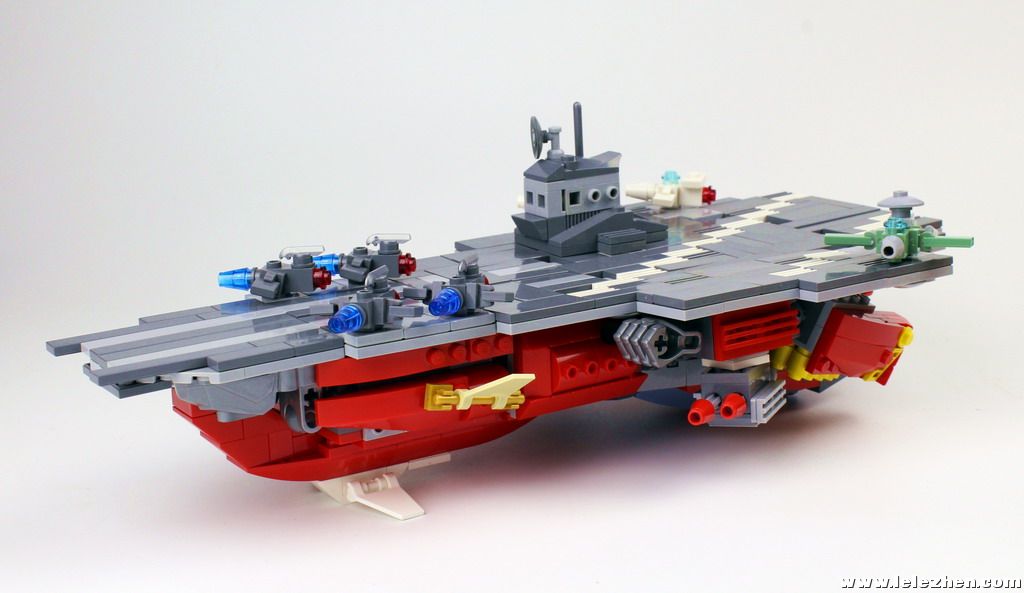

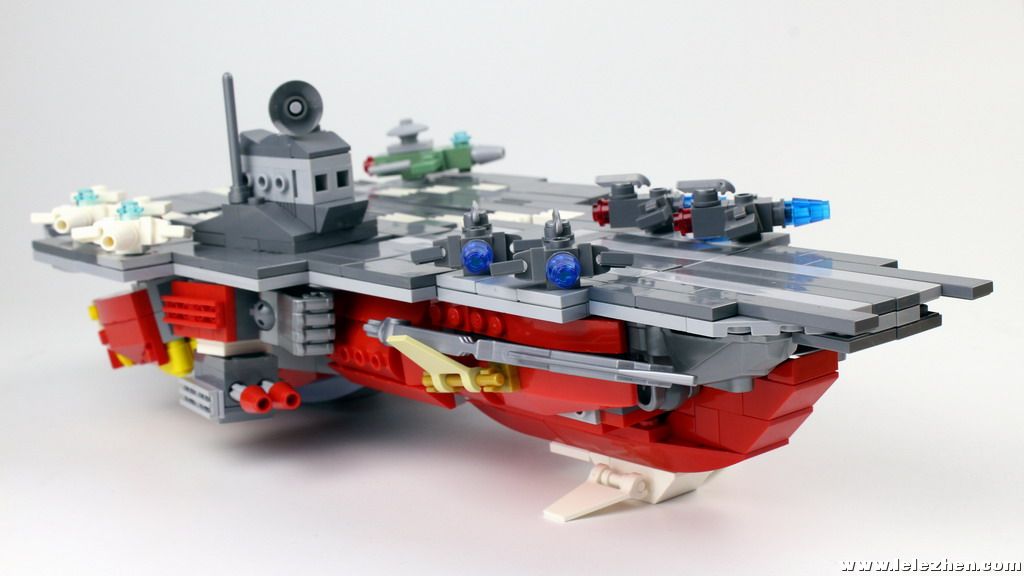

船形态定妆照片:

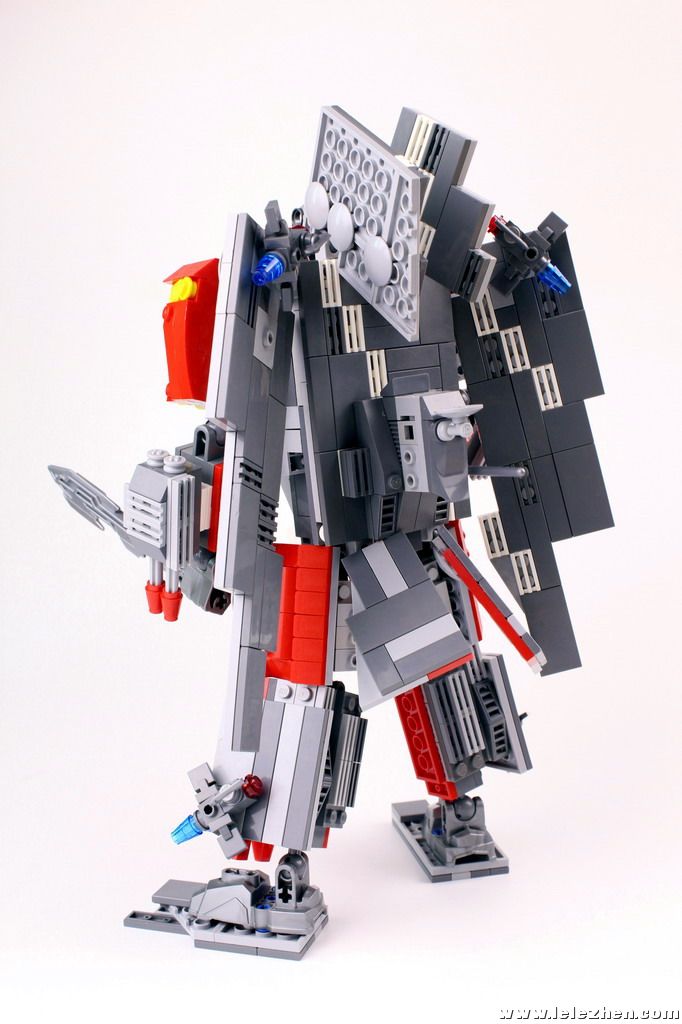

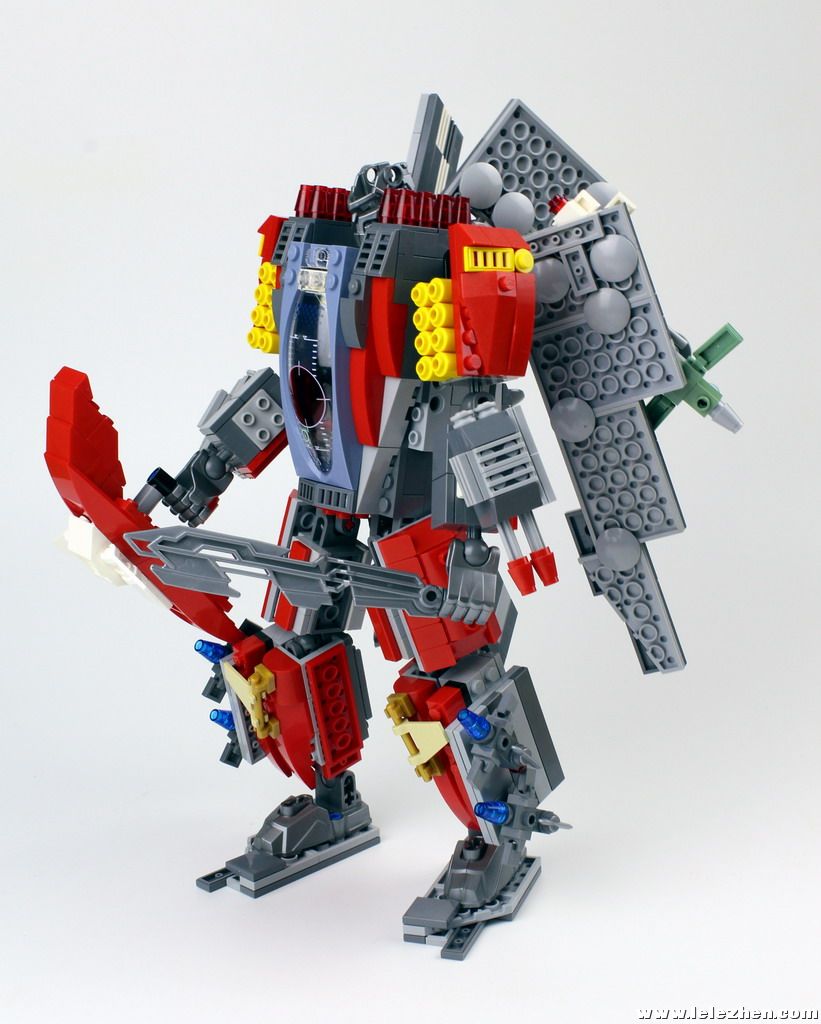

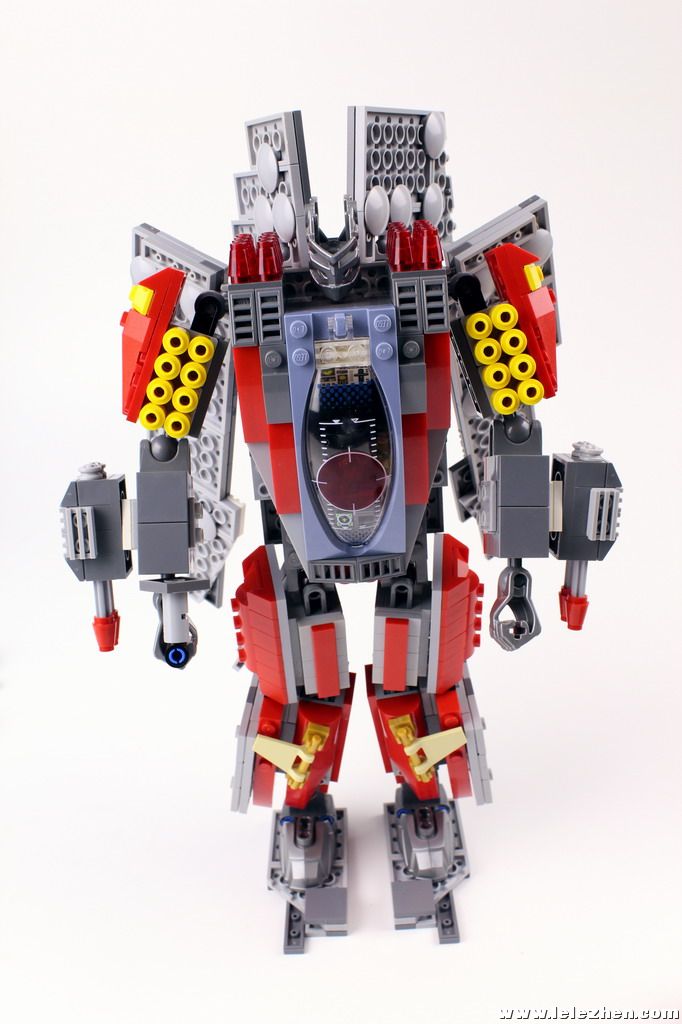

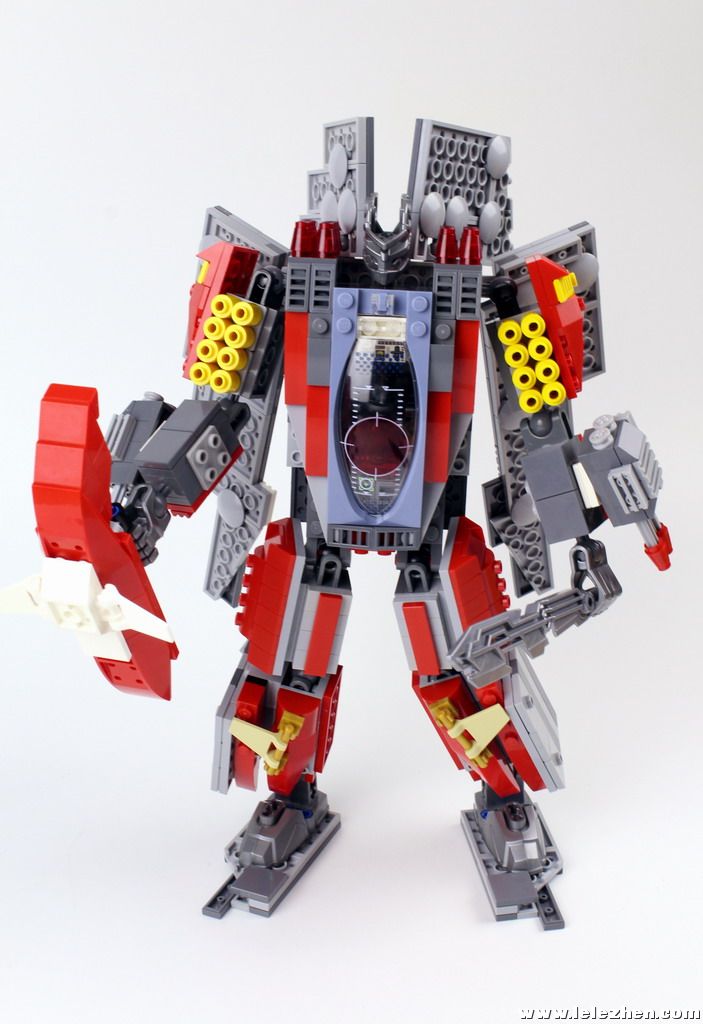

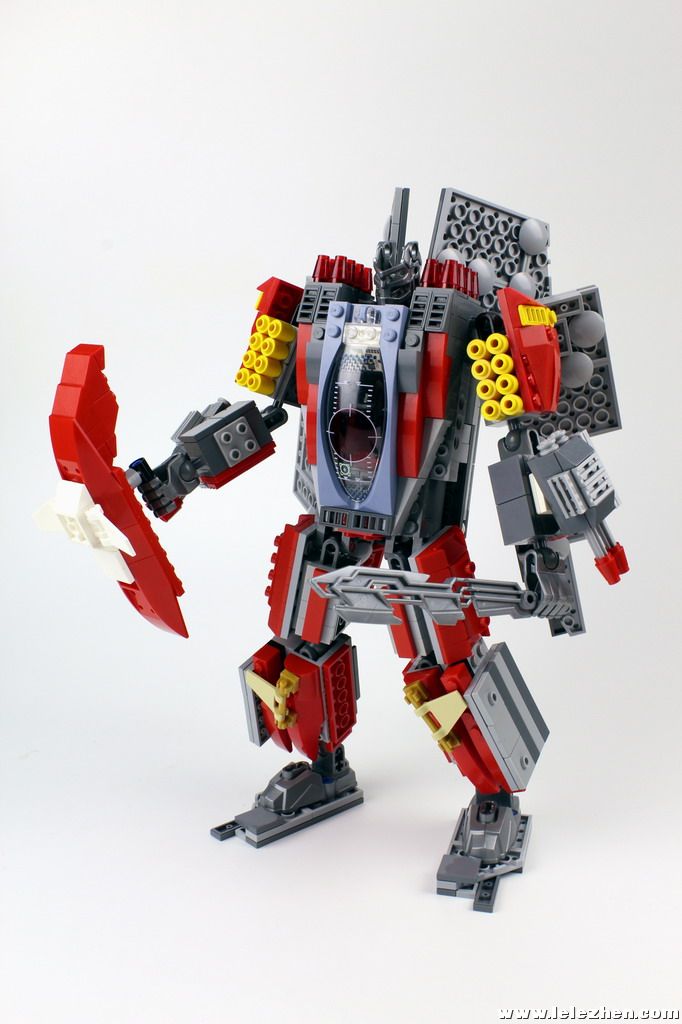

机器人形态定妆照片:

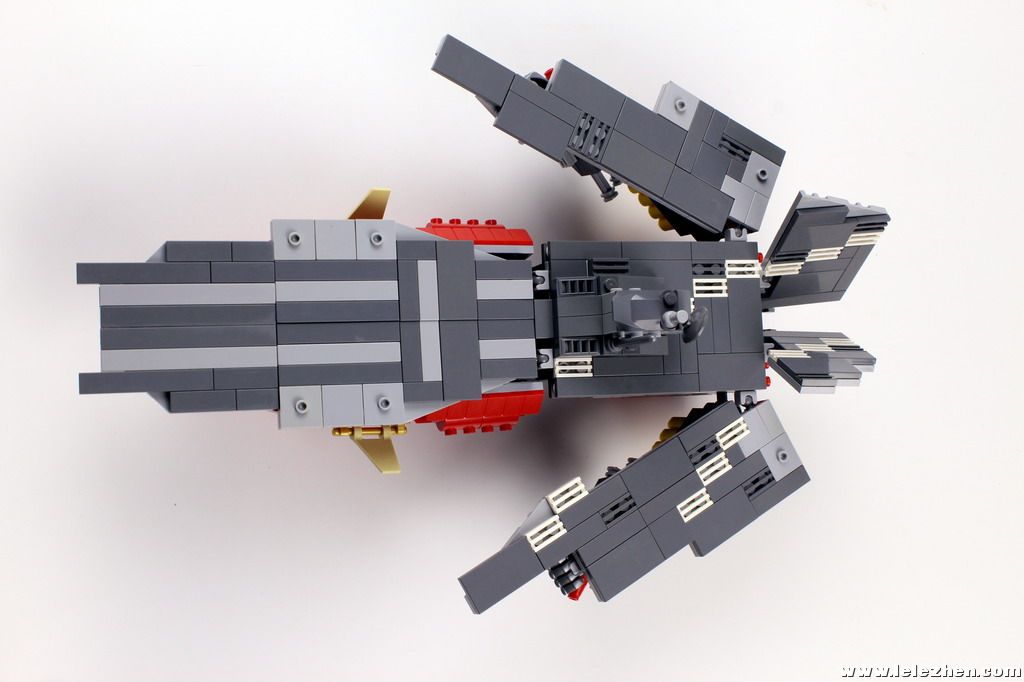

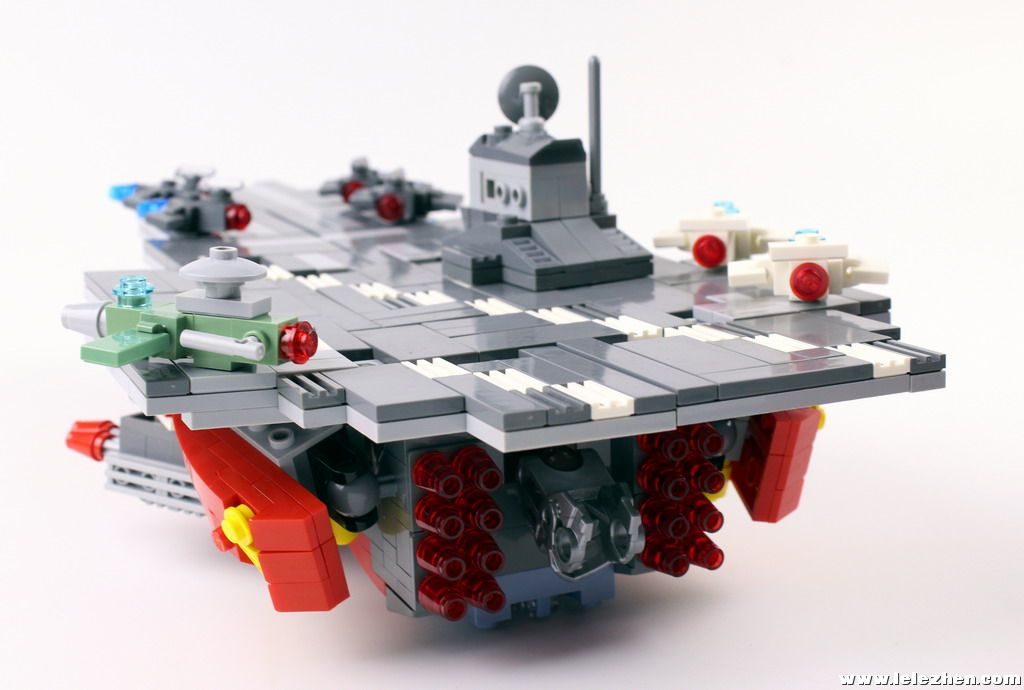

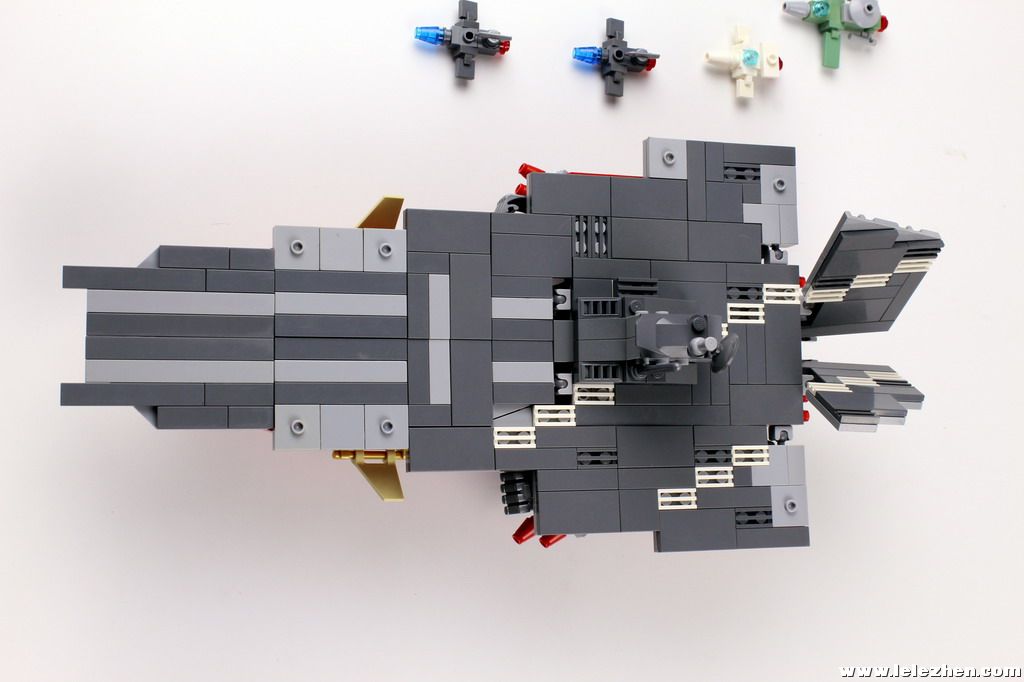

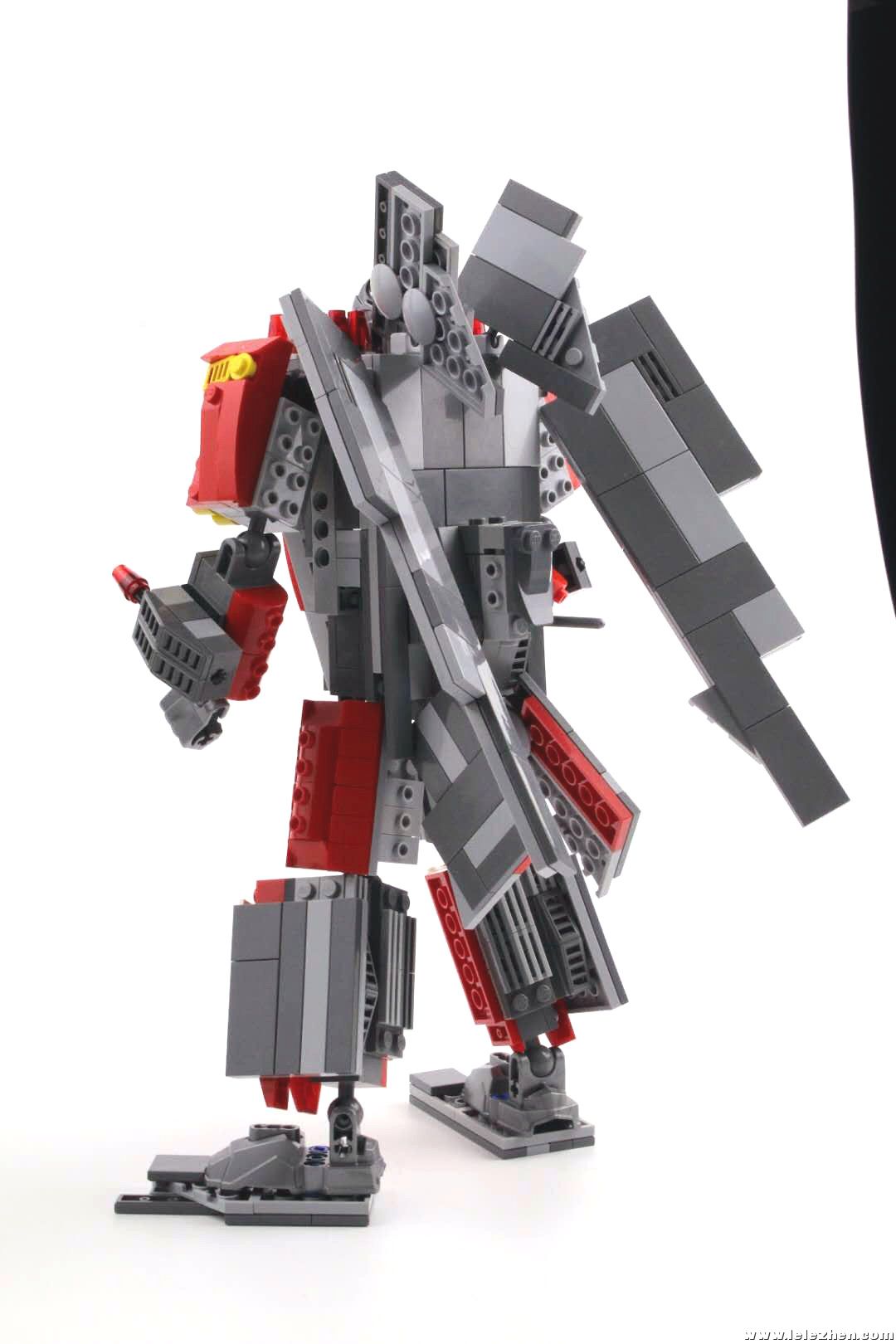

附加一张小飞机位置不一样的侧背:




原型对比图见后面介绍。


作品原型介绍:


排炮(Broadside)是《变形金刚》汽车人派(博派)人物,属于三变战士。

排炮不喜欢变形为航空母舰或者喷气飞机形态,因为他在水里会晕船,在空中则患恐高。他是能征惯战,英勇的战士,但是其他博派伙伴更希望他能少一些抱怨。
变形为航母时身长扩展到1200英尺,能够舰载战机以及装载其他汽车人。攻击范围 15000 英里,最高时速40 节。
飞机形态下,身体周围辐射出80000伏的强大电场。机器人形态下,使用高能离子脉冲枪和粉碎振动斧。


排炮以前又晕船又有恐高症,震荡波对三变战士的改造却把他锻炼成在海洋和高空都行动自如的高手。
现在排炮已经很适应上天鹰击长空、下海乘风破浪的生活了。
只是出于老习惯他仍然会时不时的抱怨一番。舷炮是个持重坚定的战士,不过同伴们还是希望他能把没完没了的抱怨都咽进肚子里去。



变形金刚——排炮的卡通形象:






------------------------------制作过程:----------------------------

经过参考排炮的几个玩具造型,最后决定以孩之宝航海家等级的玩具作为这次作品的原型。







因为船的变形步骤相对简单,所以在构思用乐高实现变形时,我先想着把船的形态变出来。

选用生化关节部件

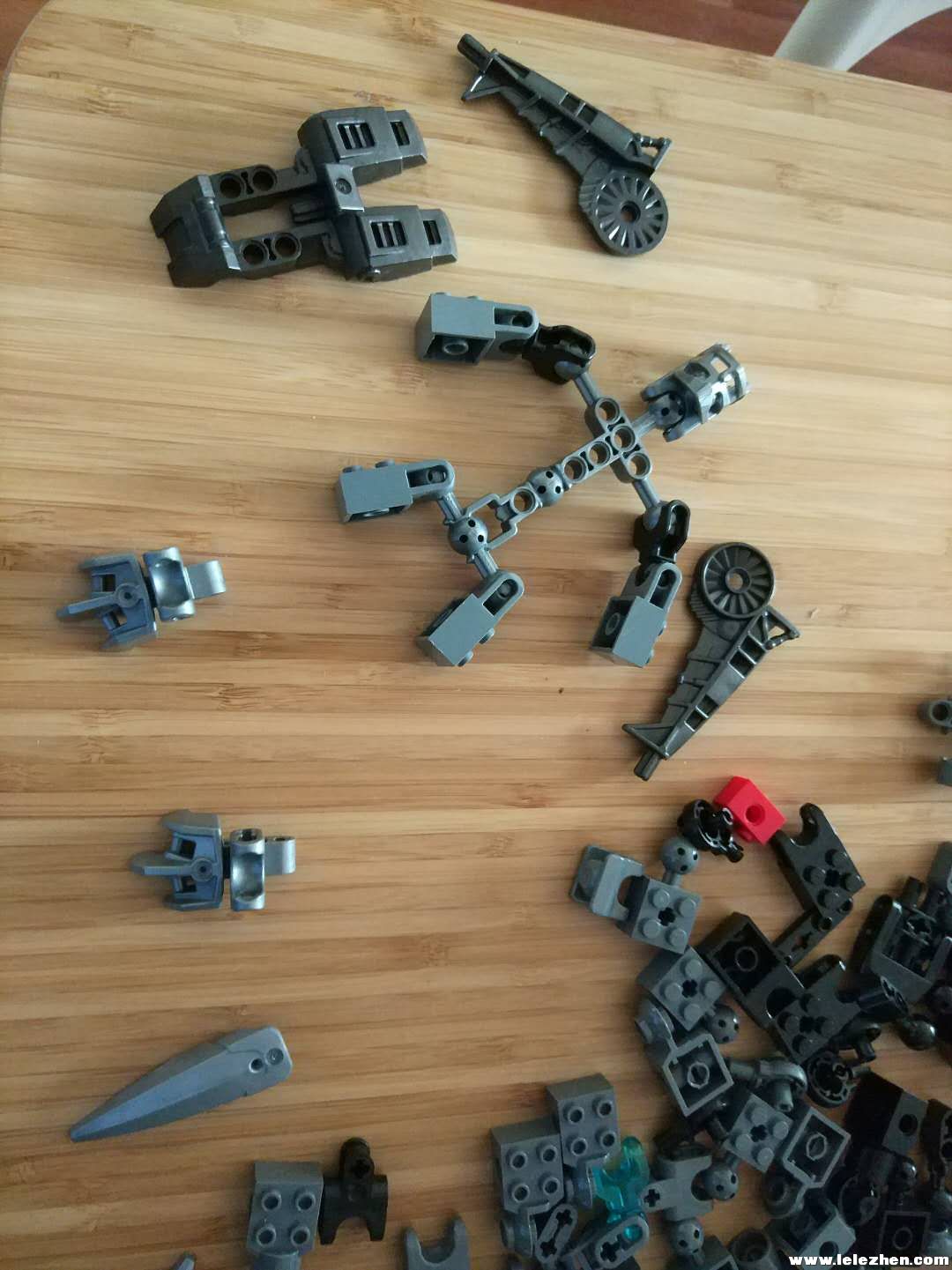

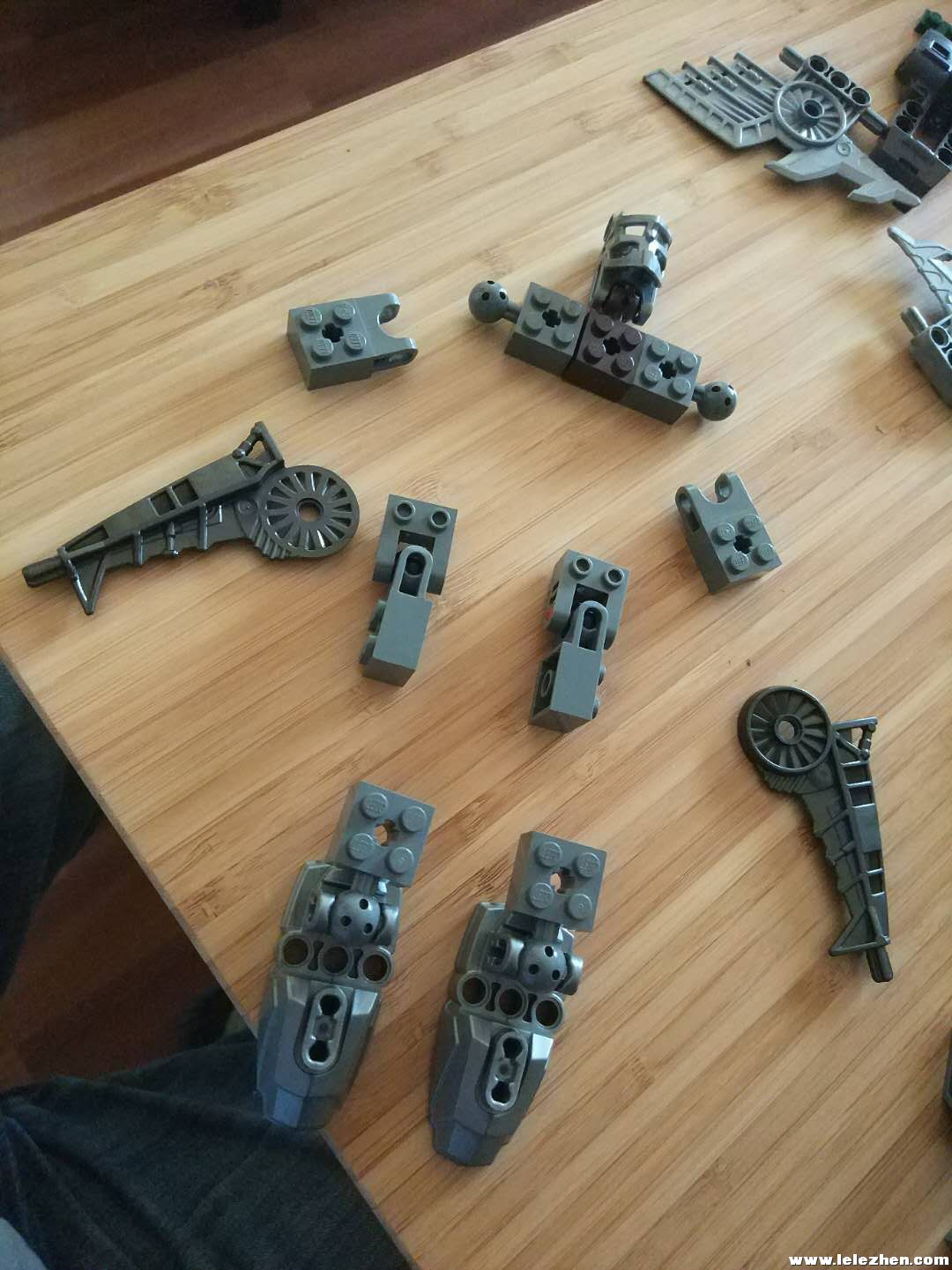

开始直接拿来一体的骨架,但觉得体型太小,很多位置很难做出细节。



改用下面的关节件。

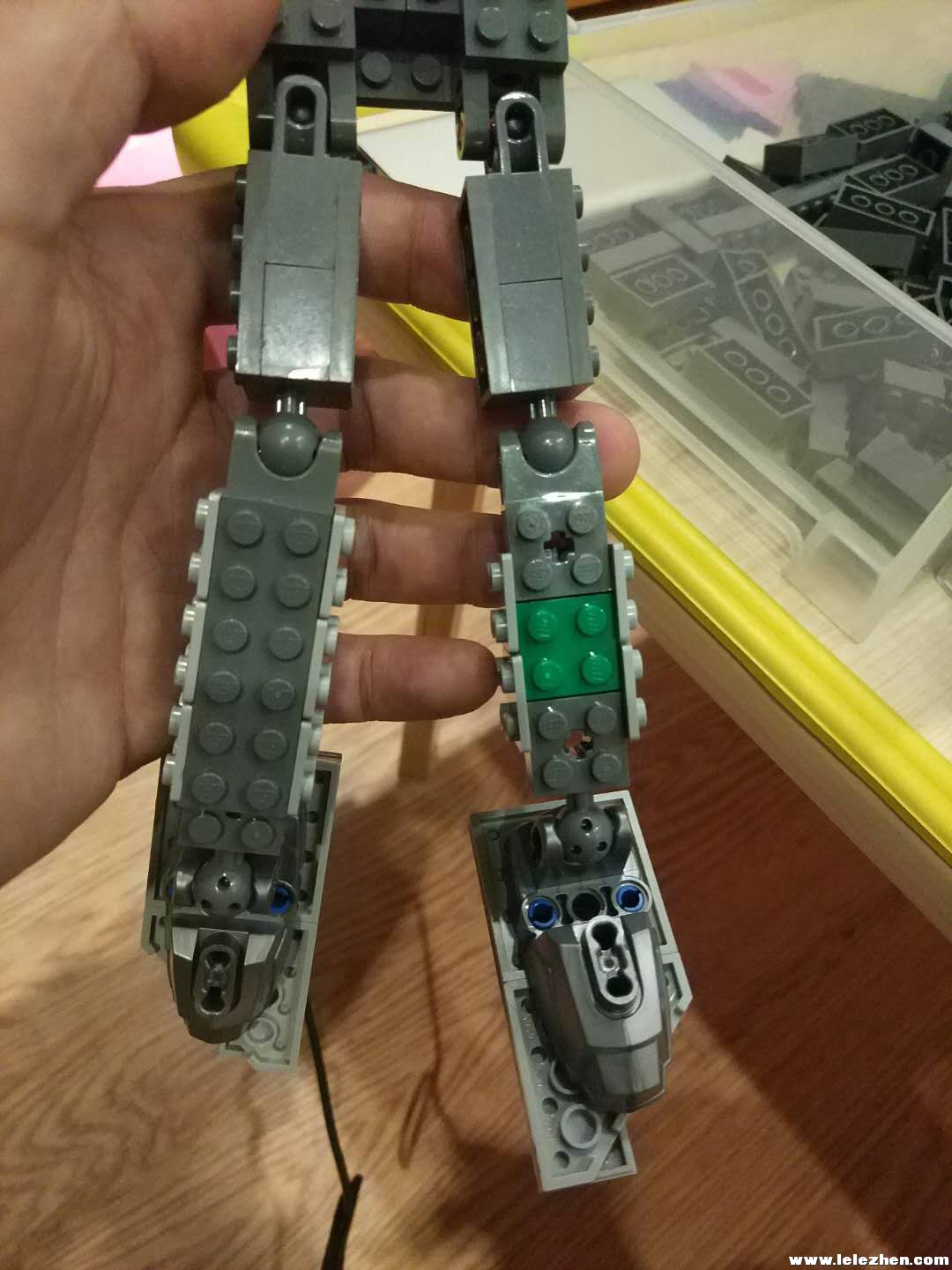

把脚部连起来



添加脚部甲板

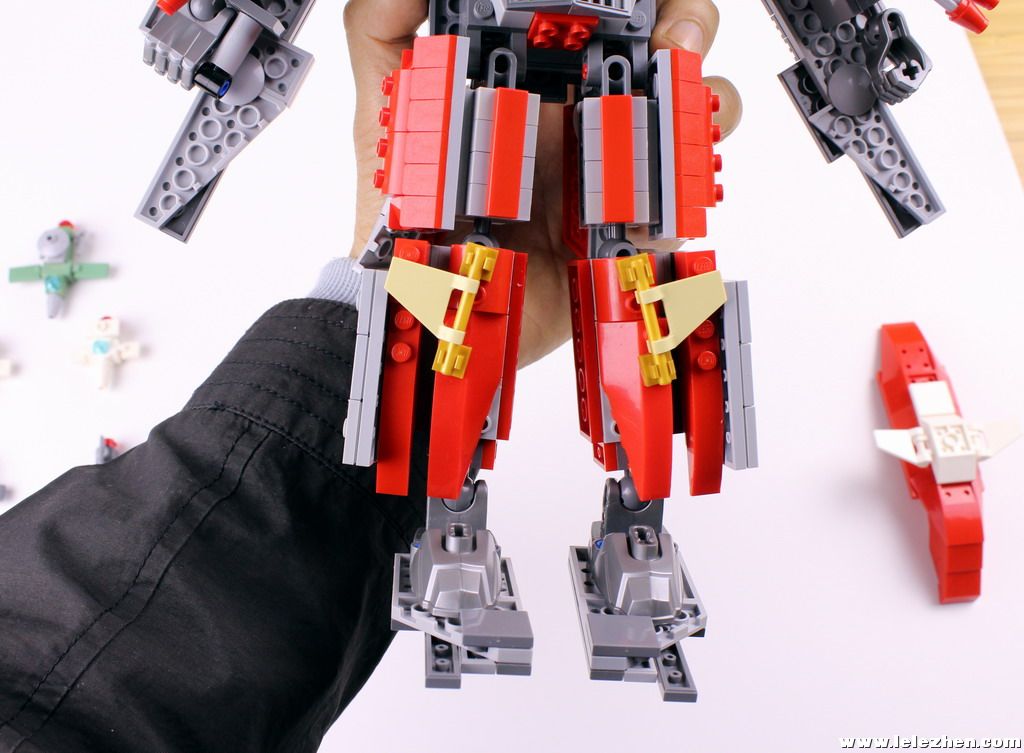

船底调整

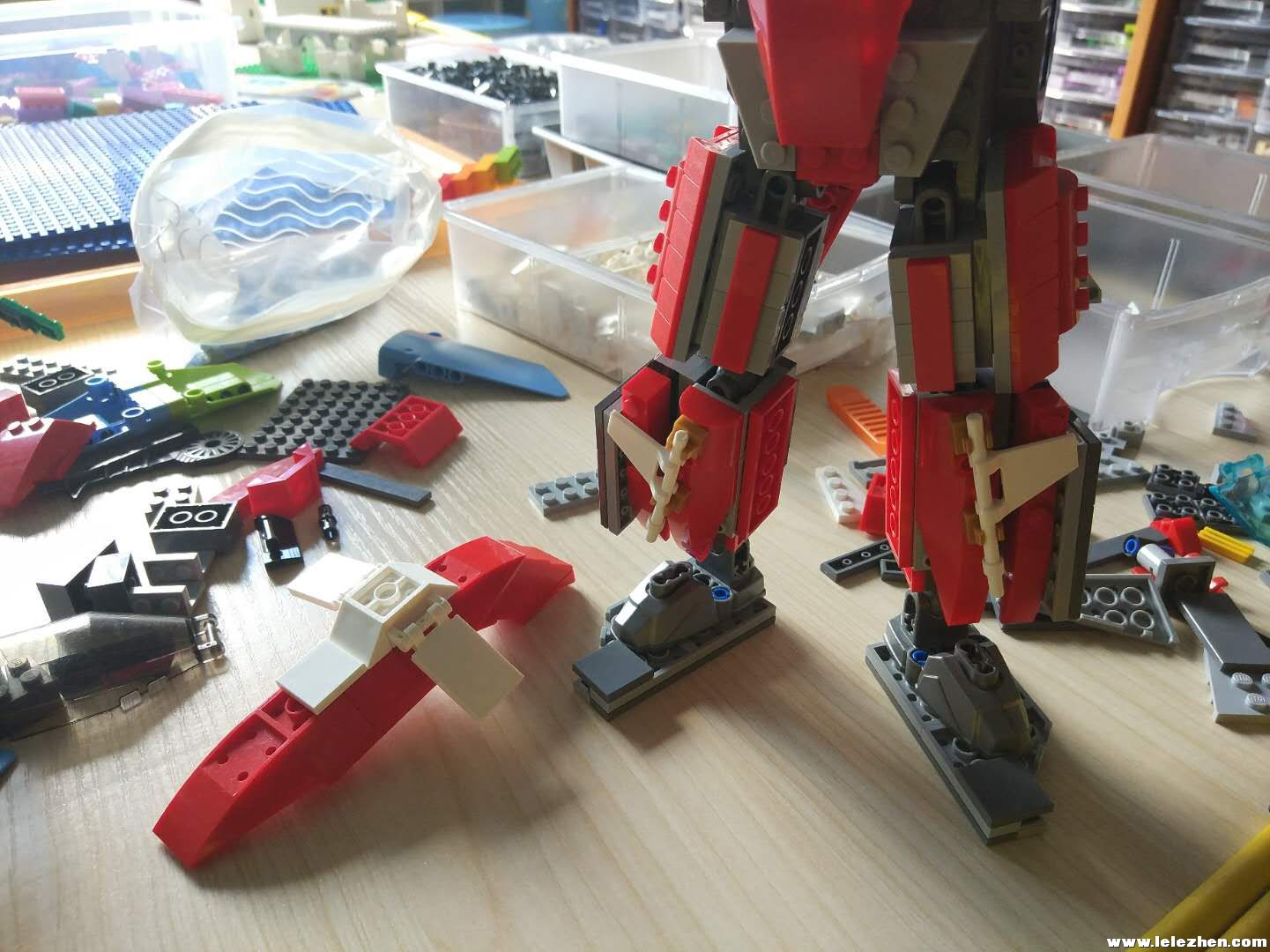

脚部变形测试OK,船底可拆出来留机器人形态作为盾牌。

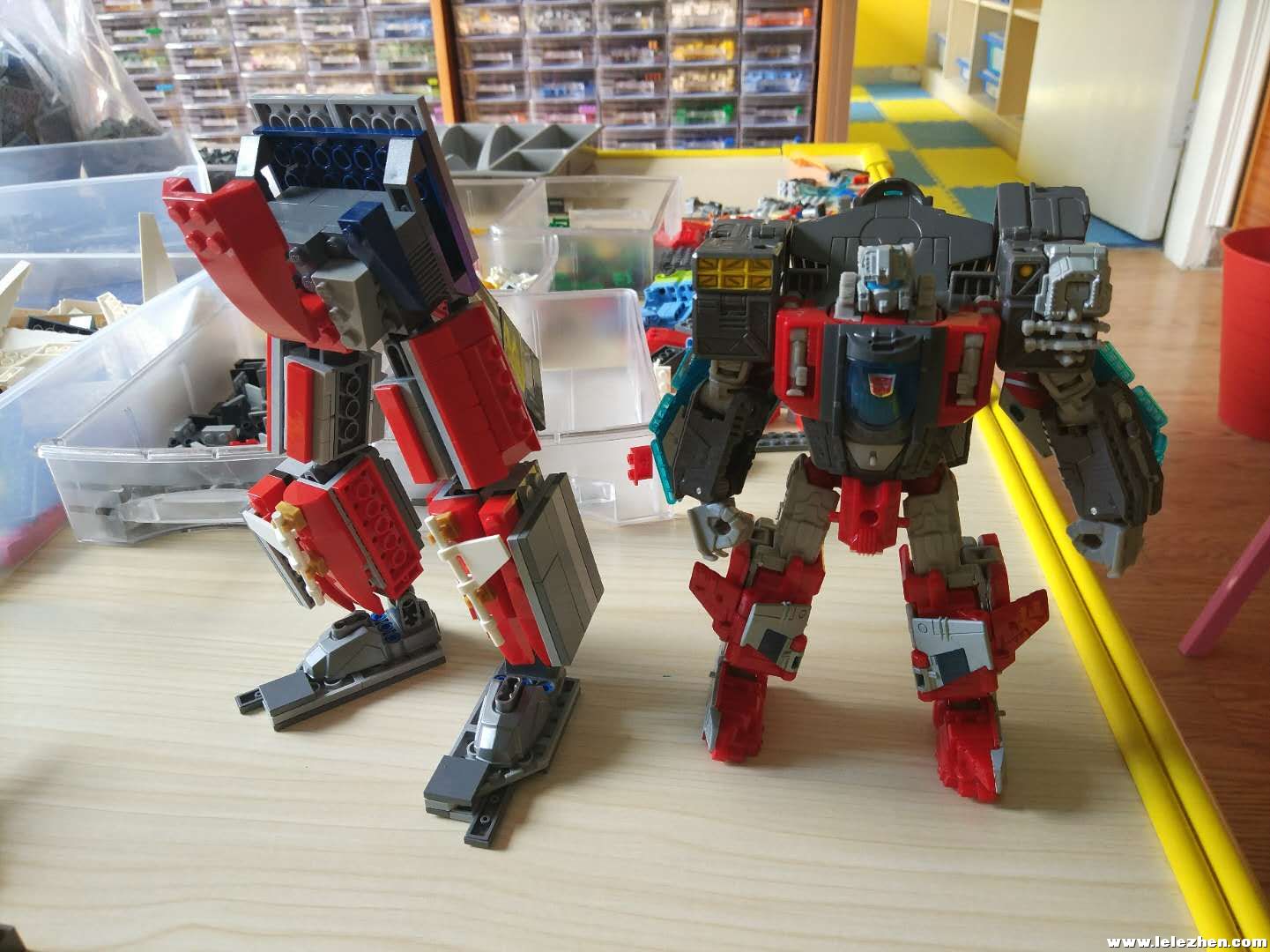

一边做一边对比。
下半身正面对比:



下半身背面对比

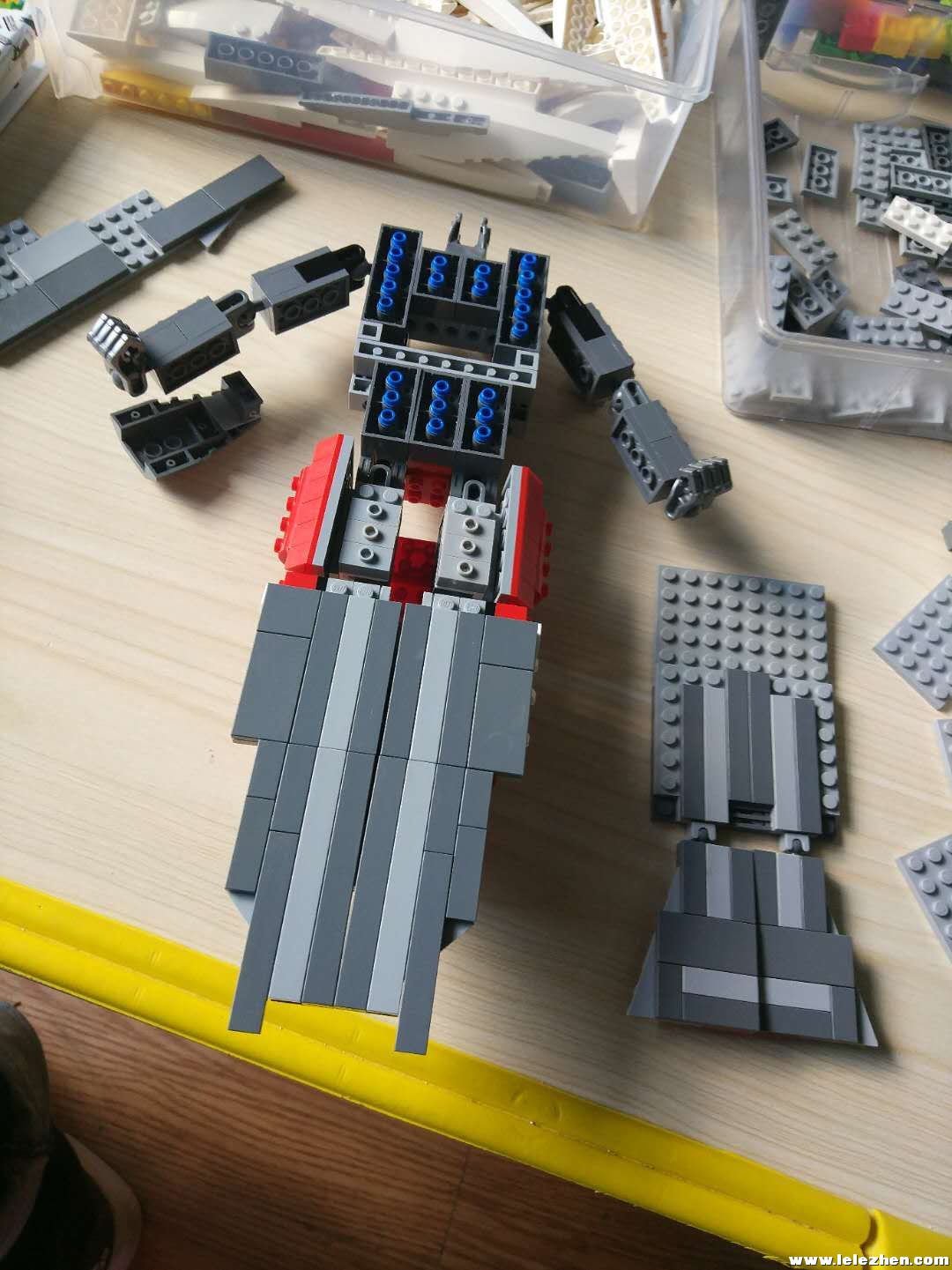

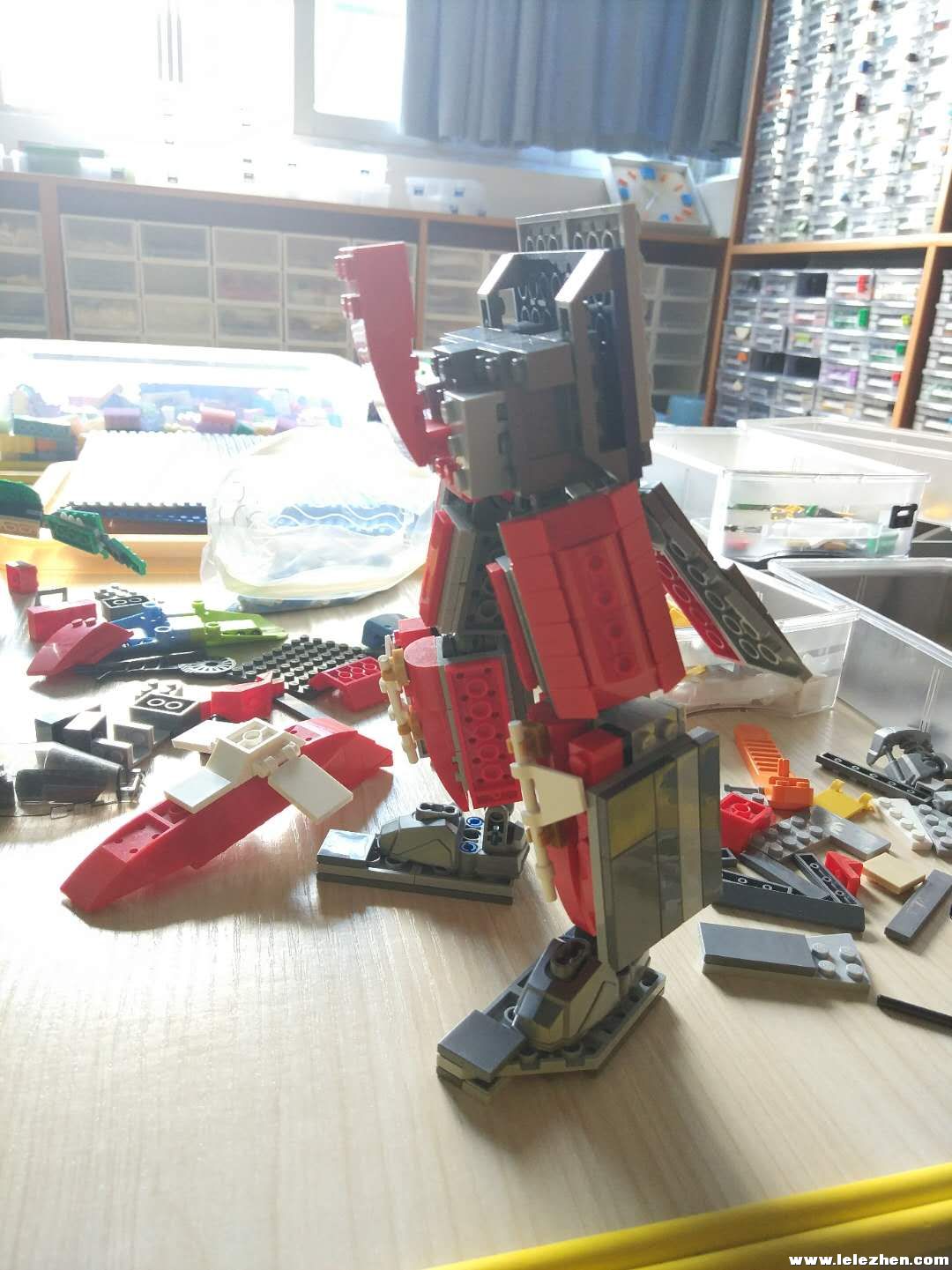

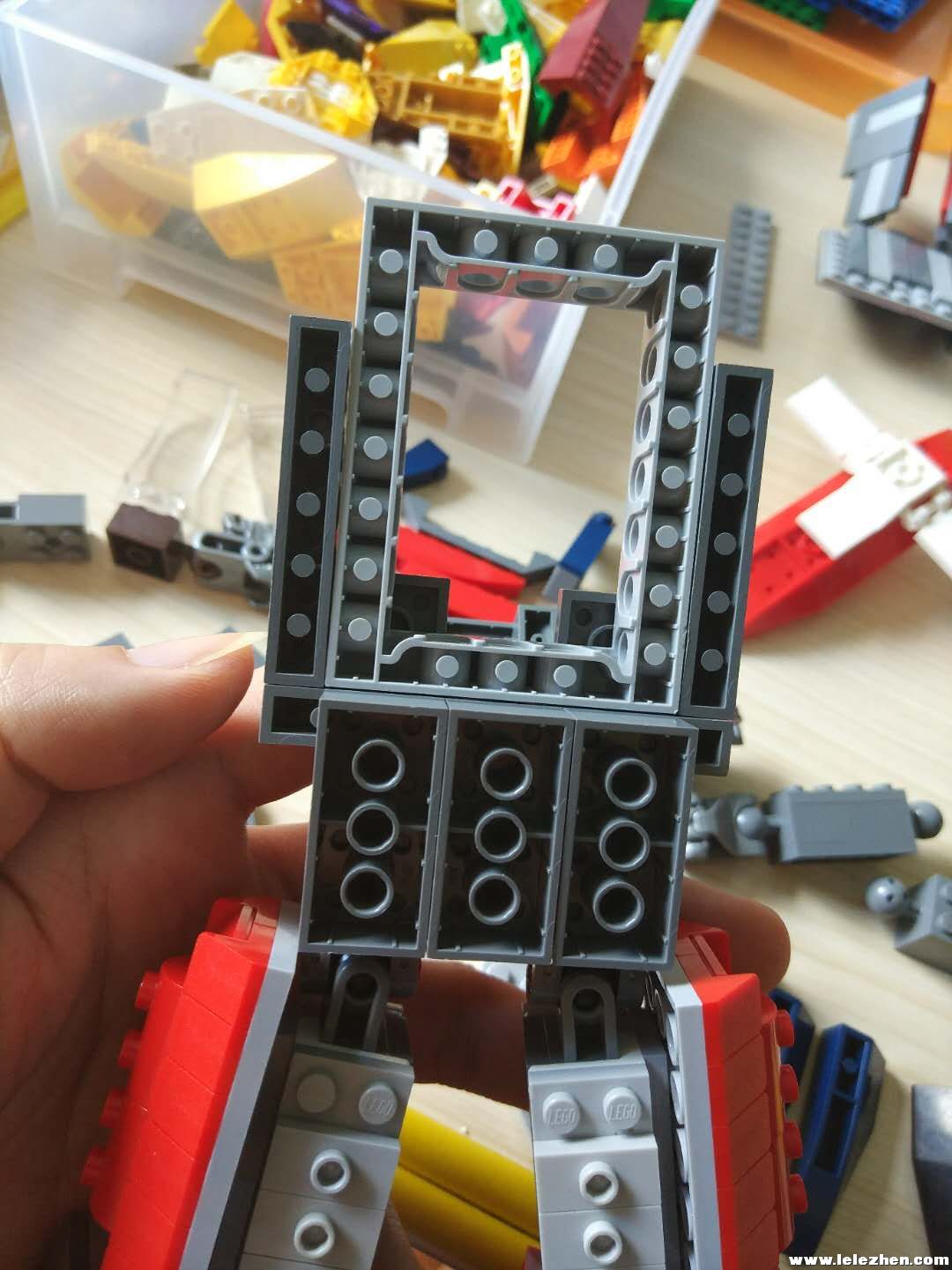

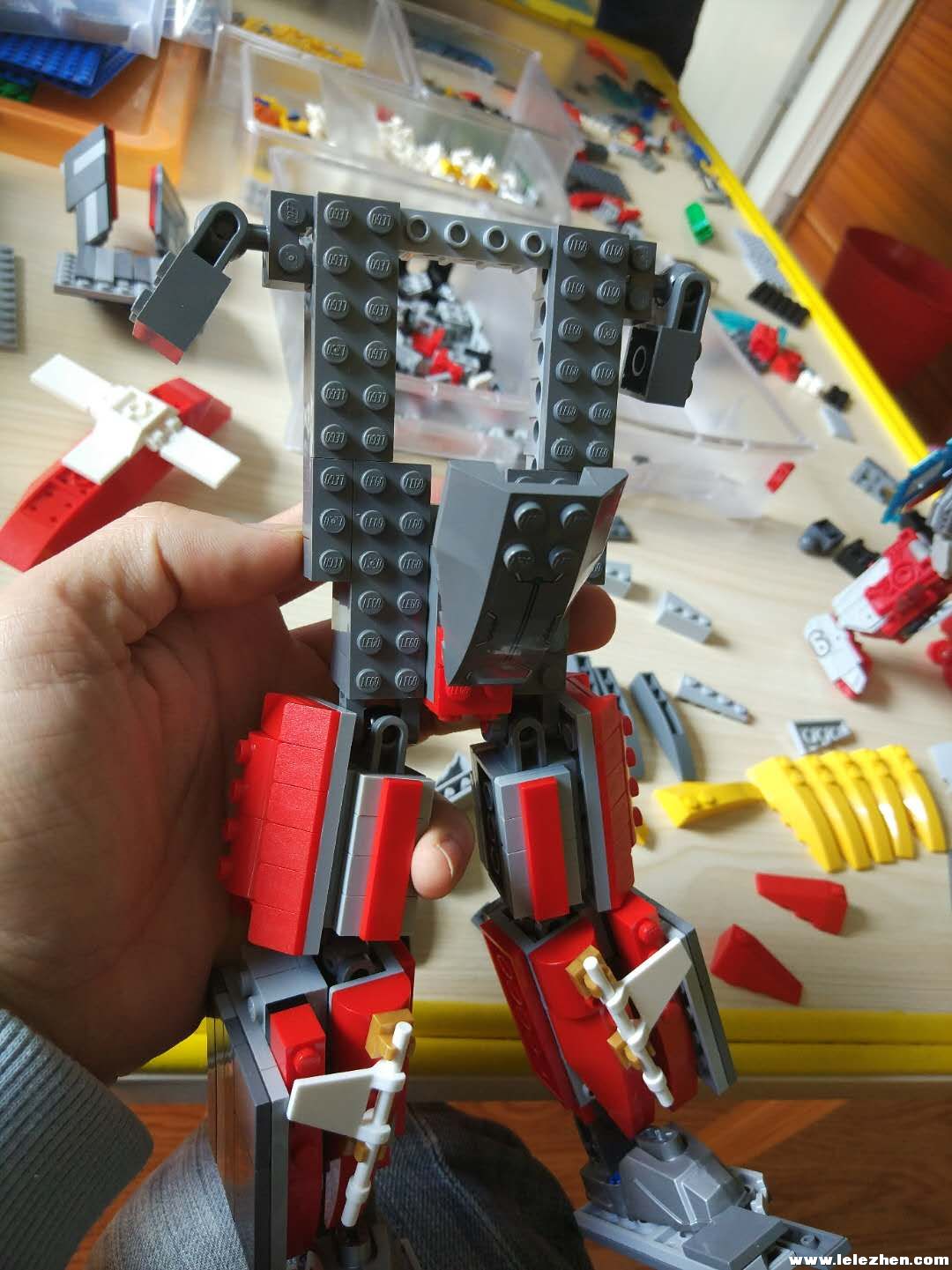

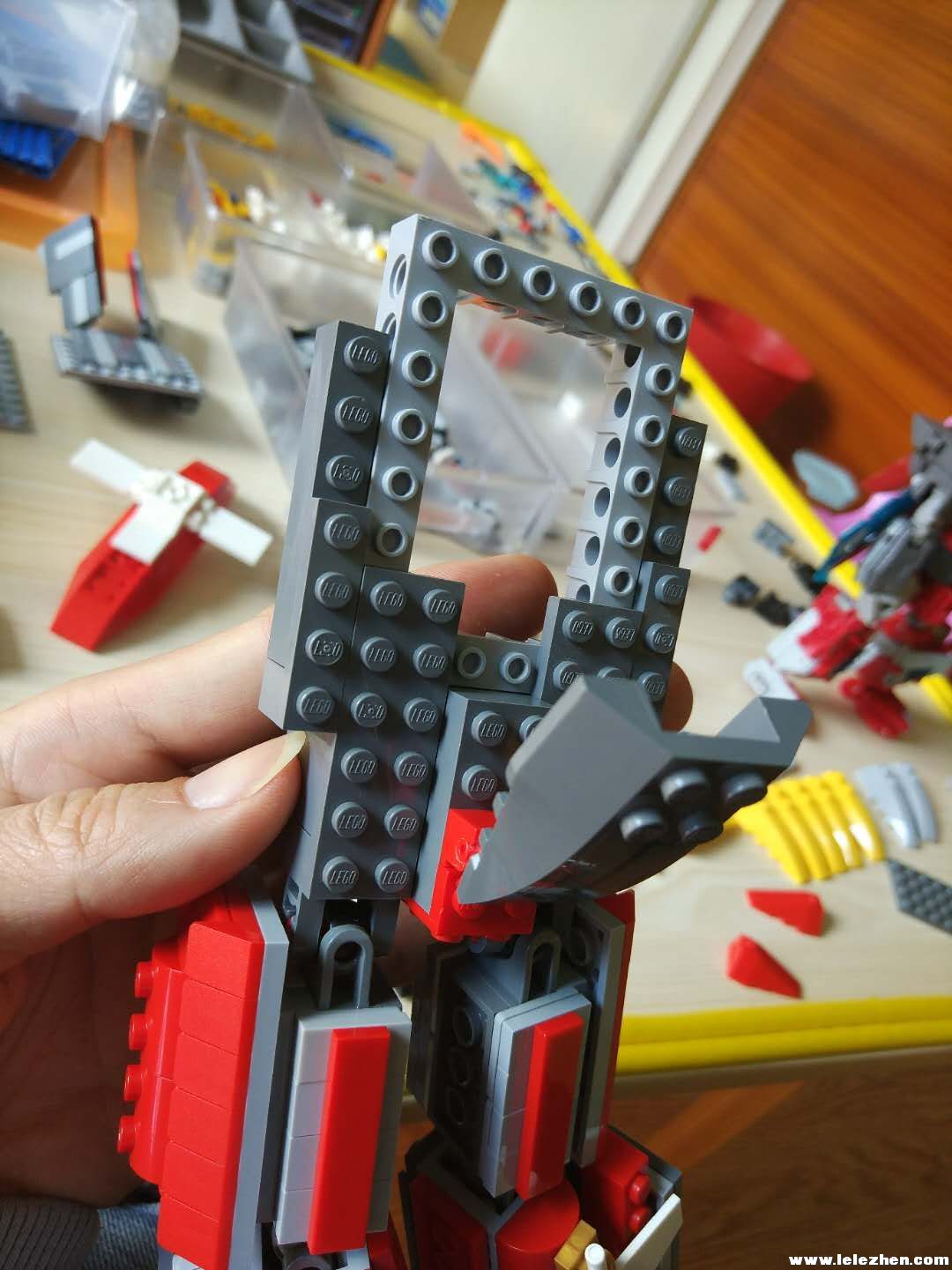

上半身主体框架









接好头和肩部

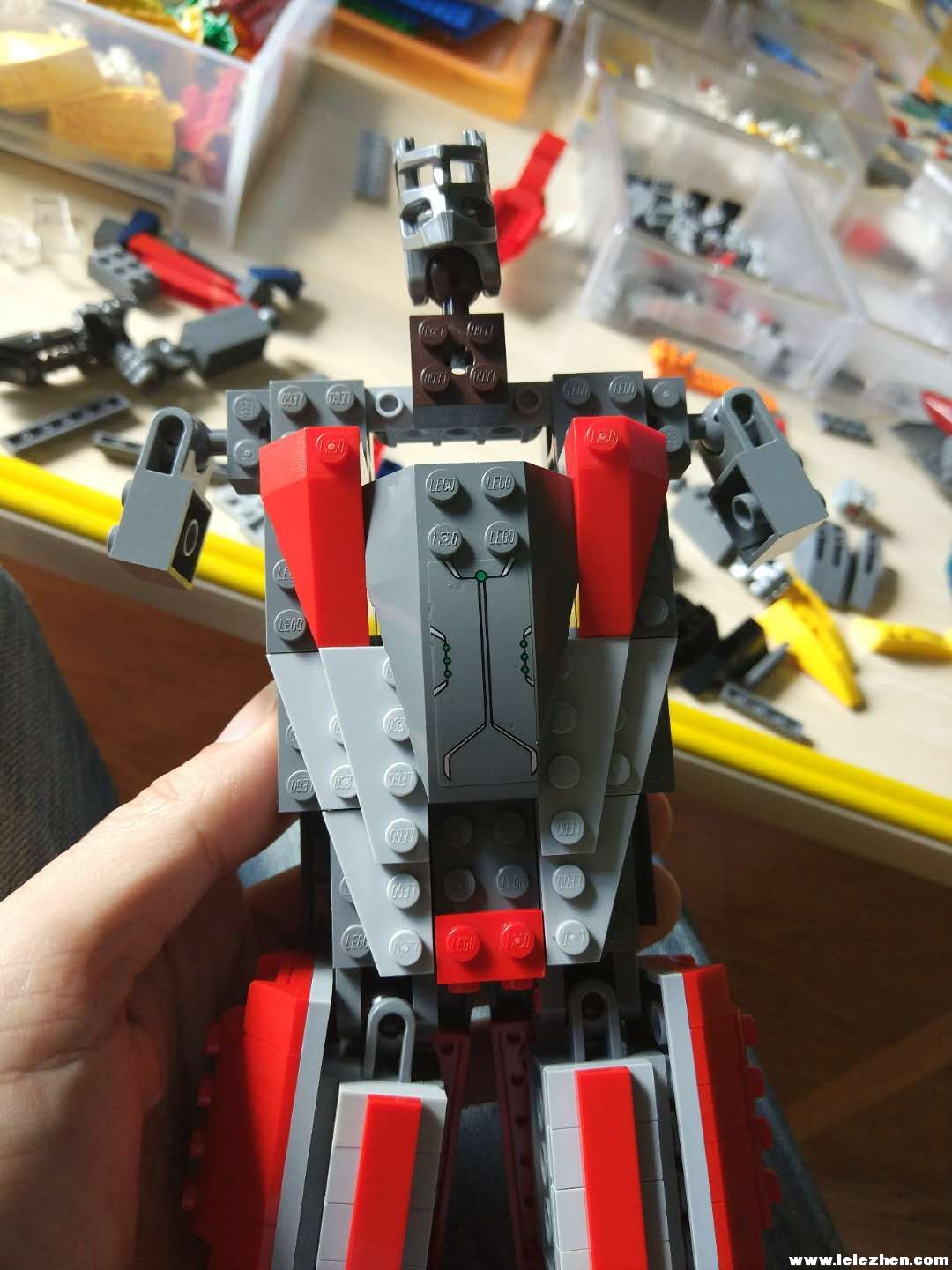

上半身躯干完成

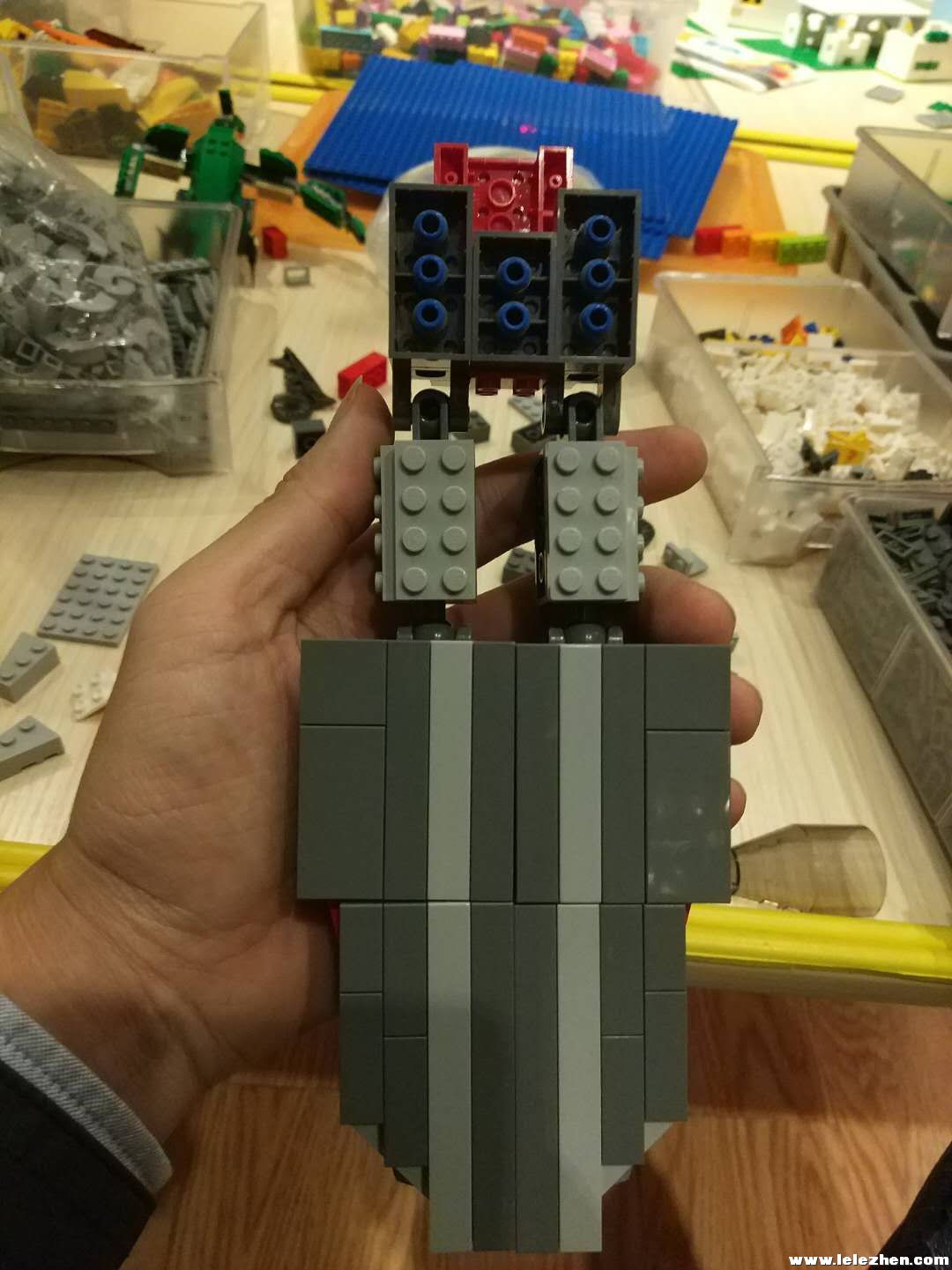

连接背部甲板:



甲板变形测试完成

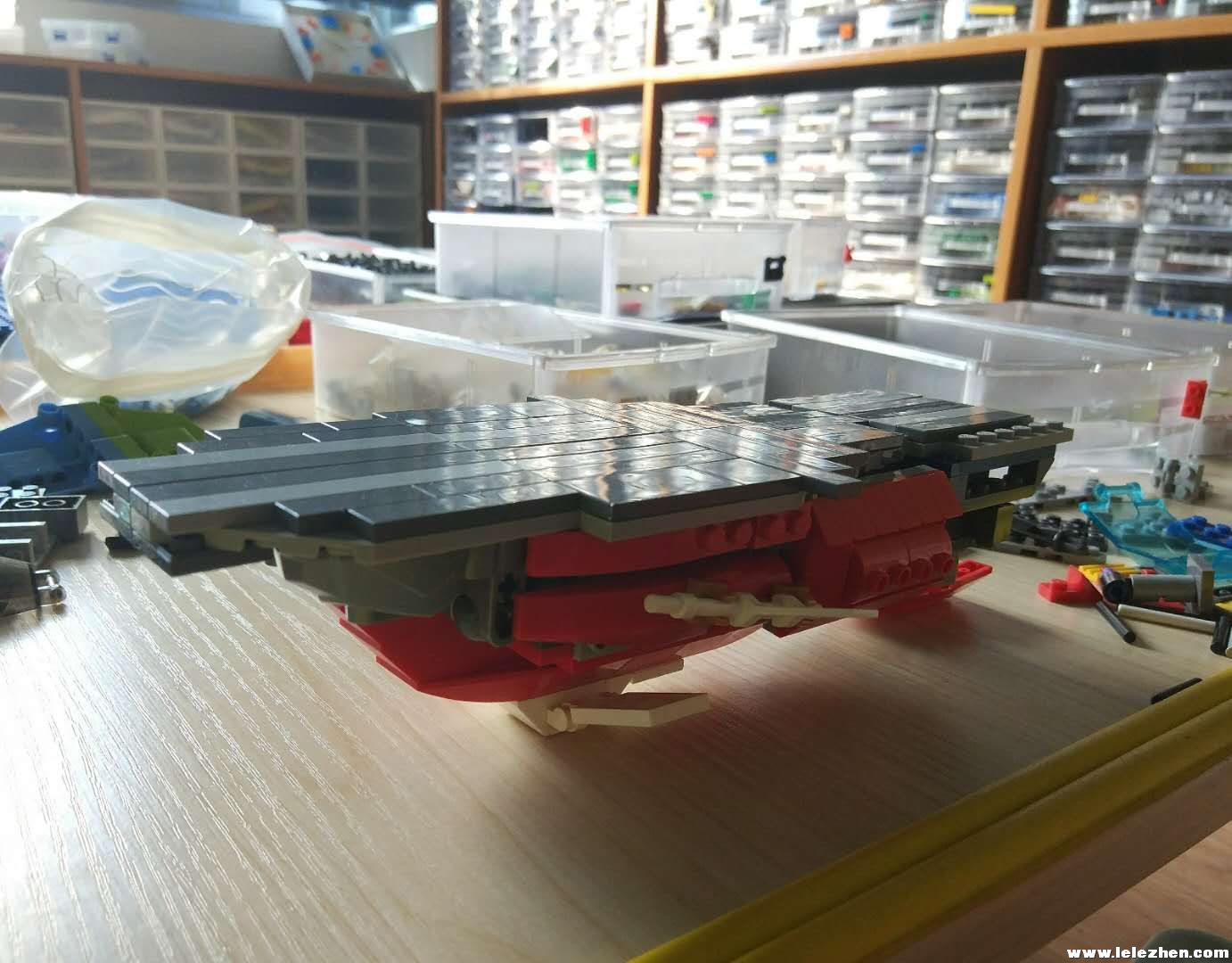

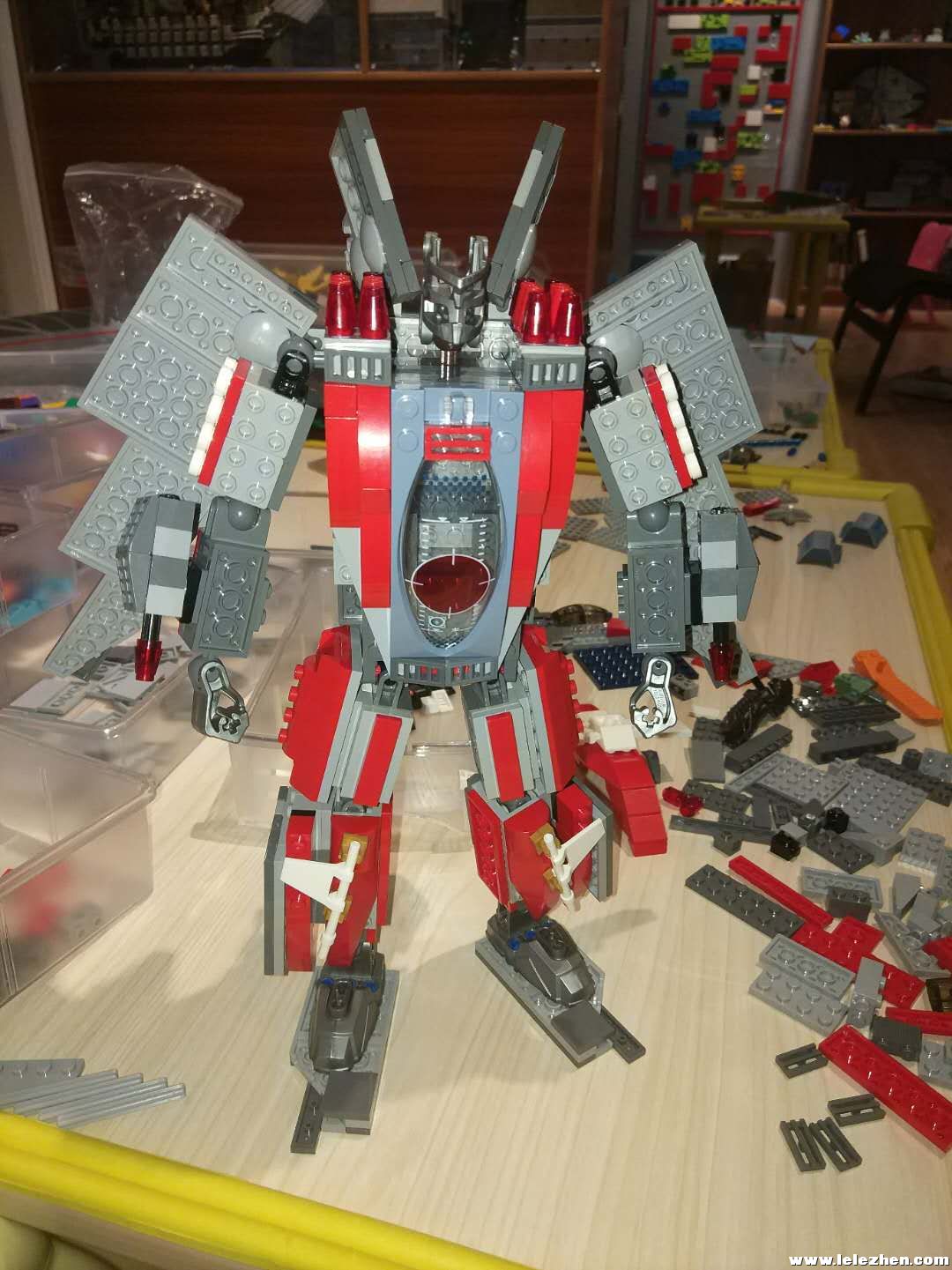

经过两天的时间,第一版已完成。拍摄纪念了一下:

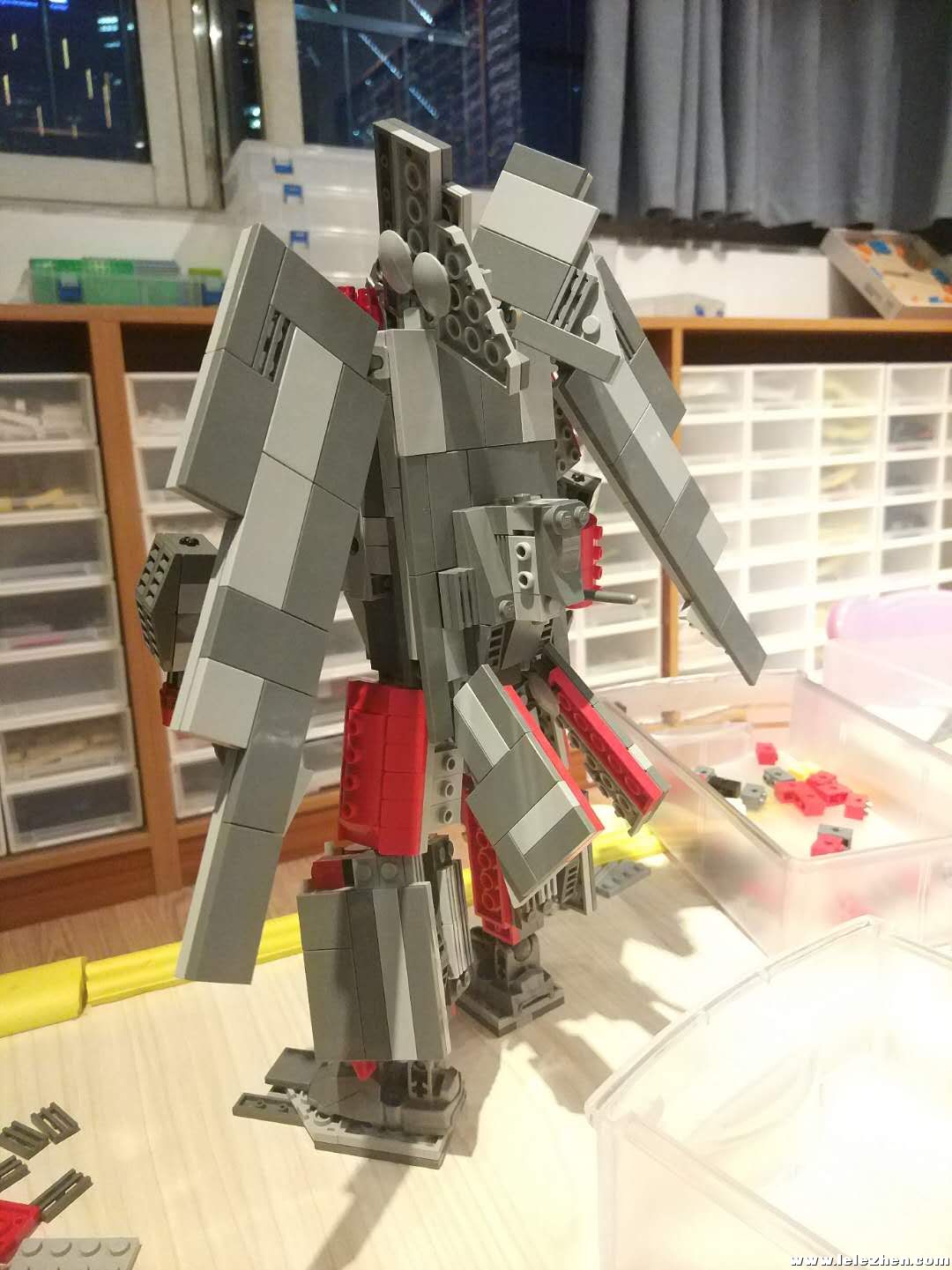

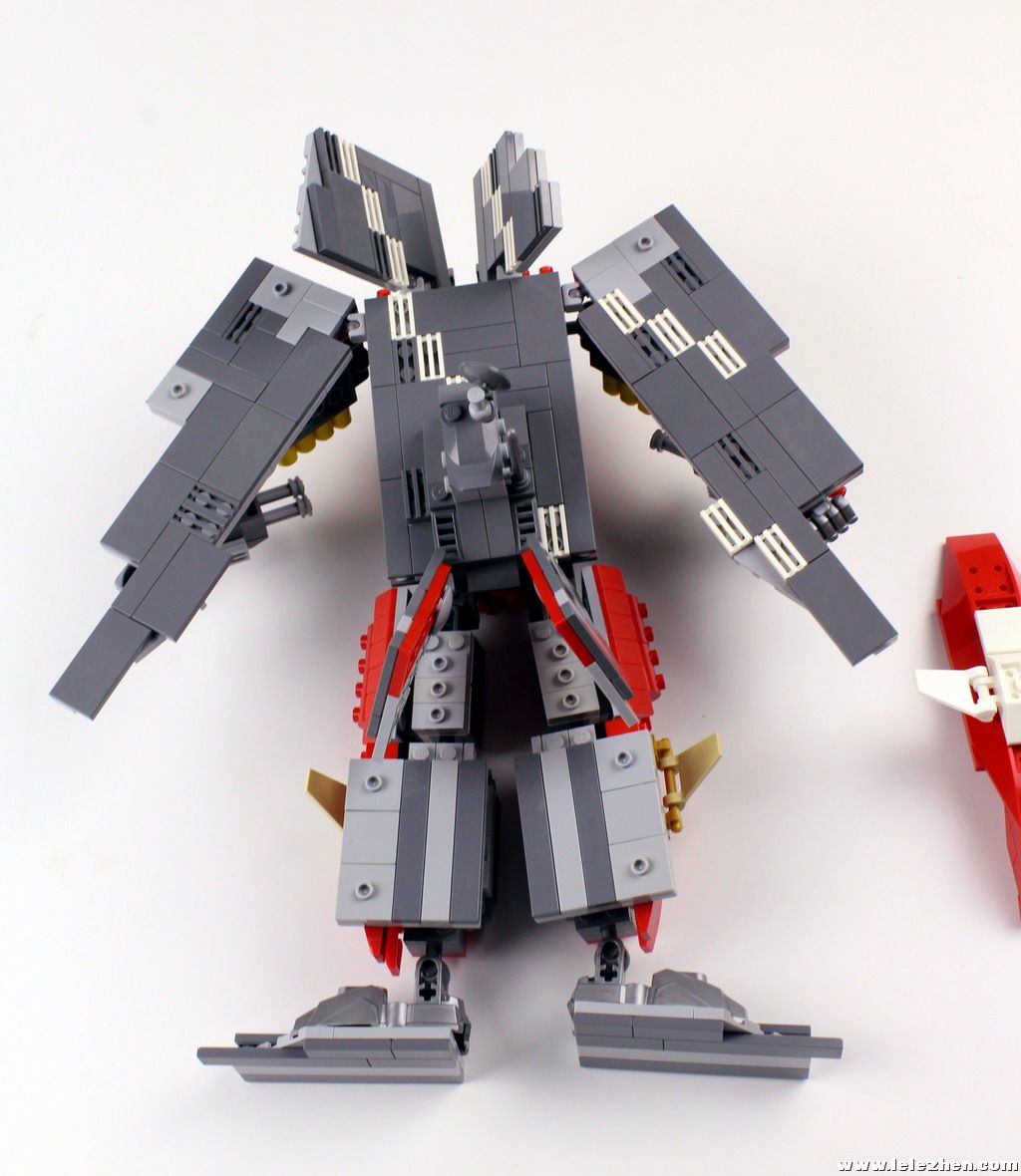

第一版侧面:

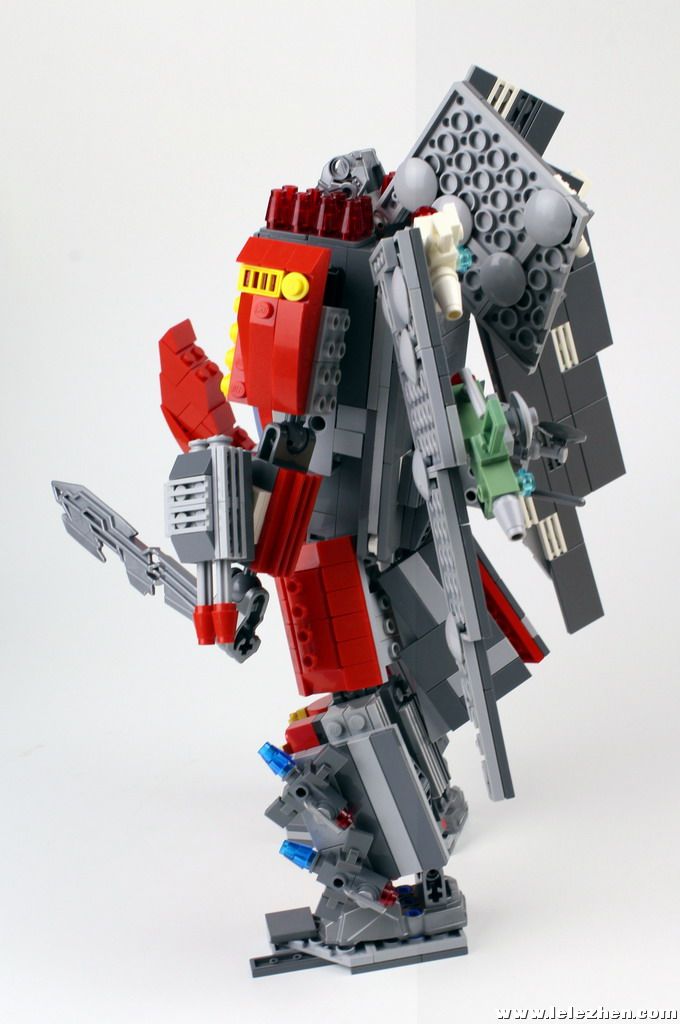

第一版背面:

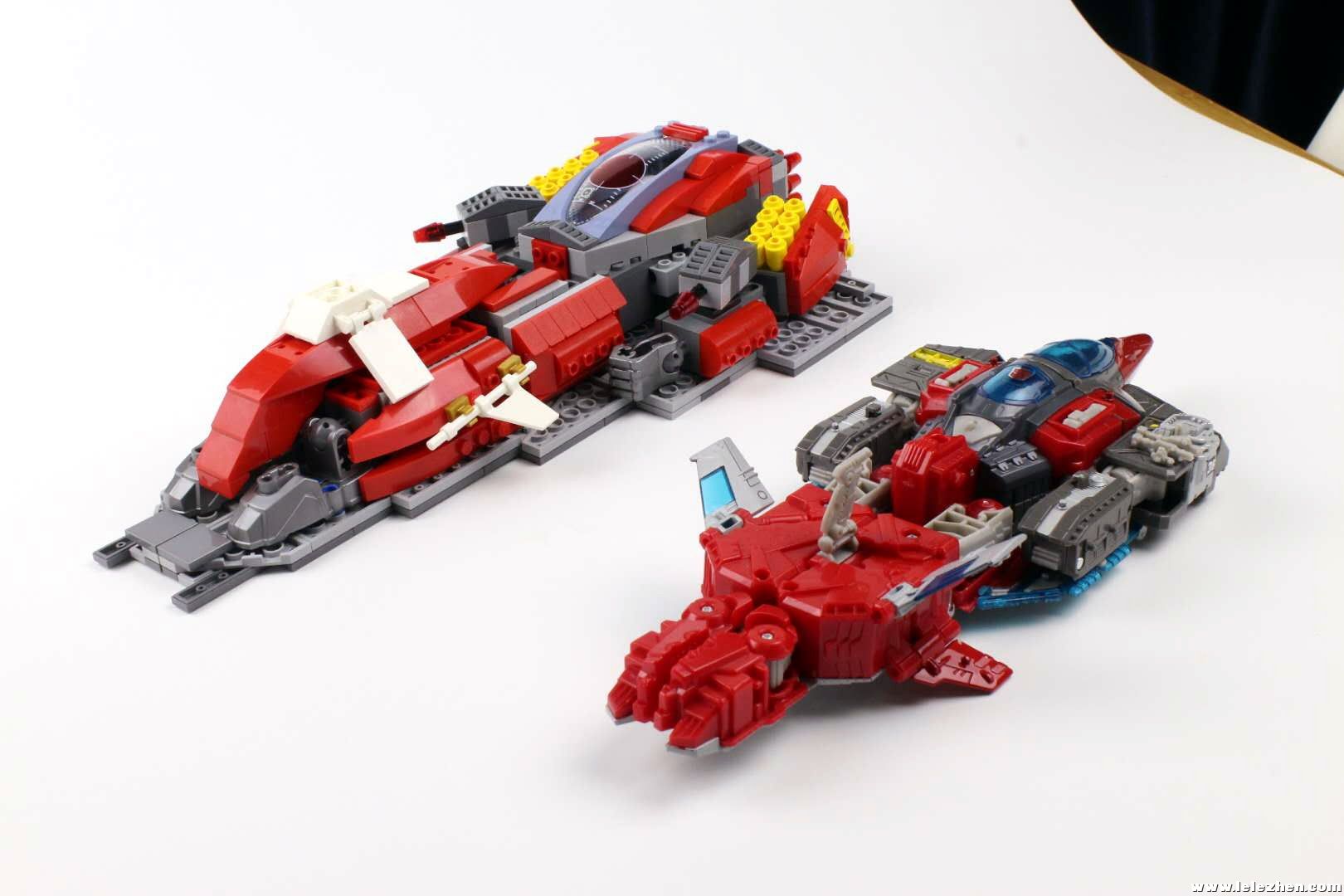

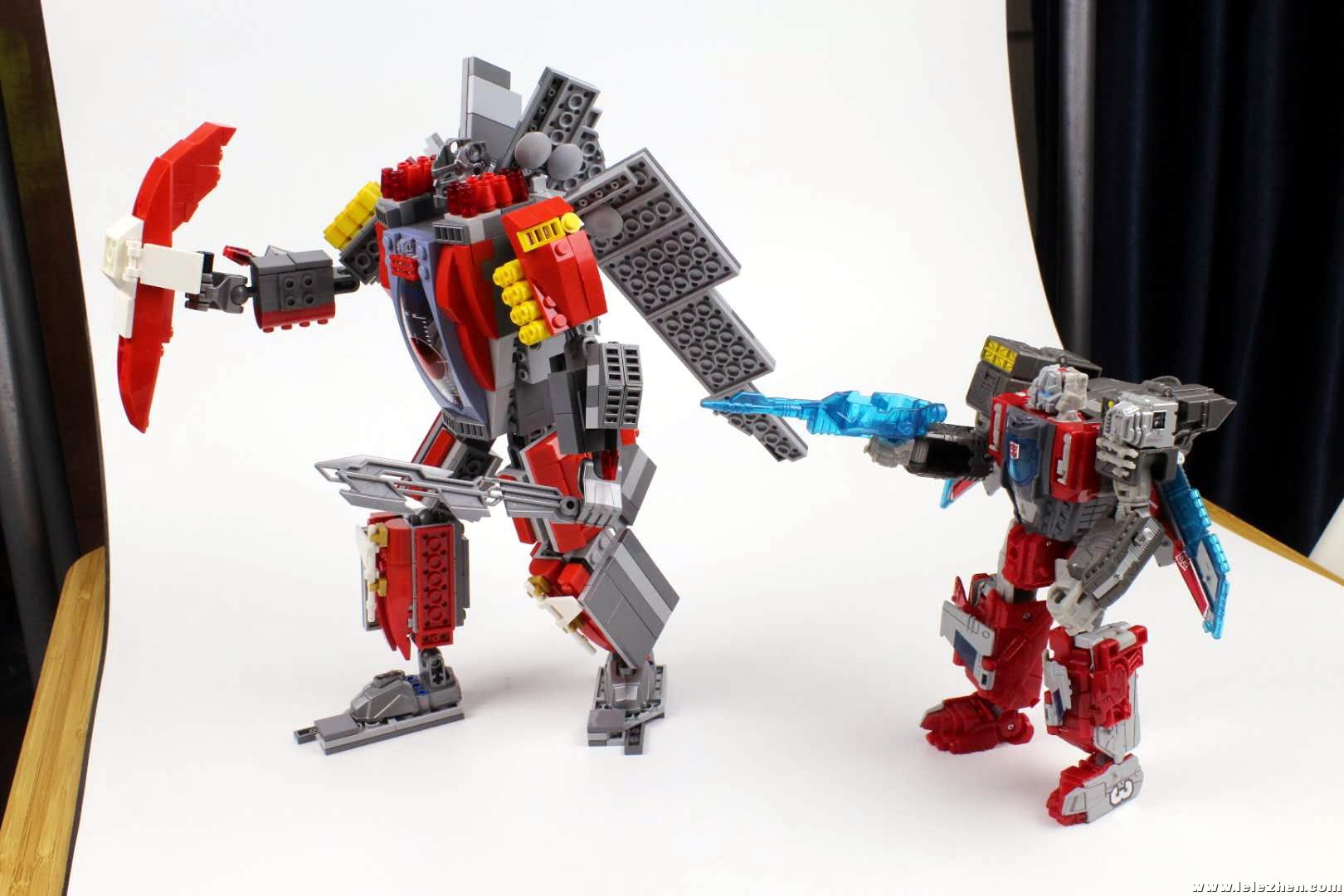

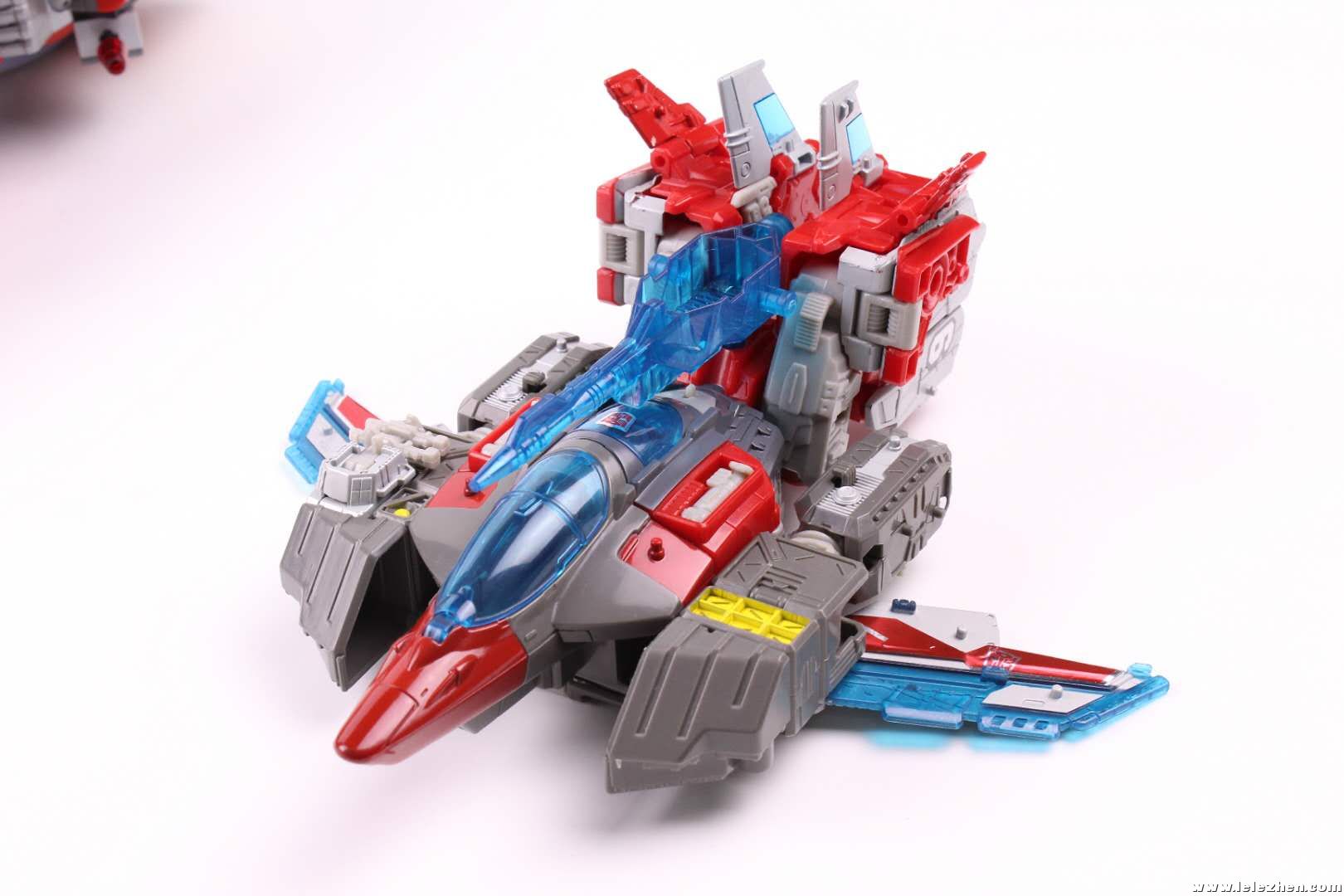

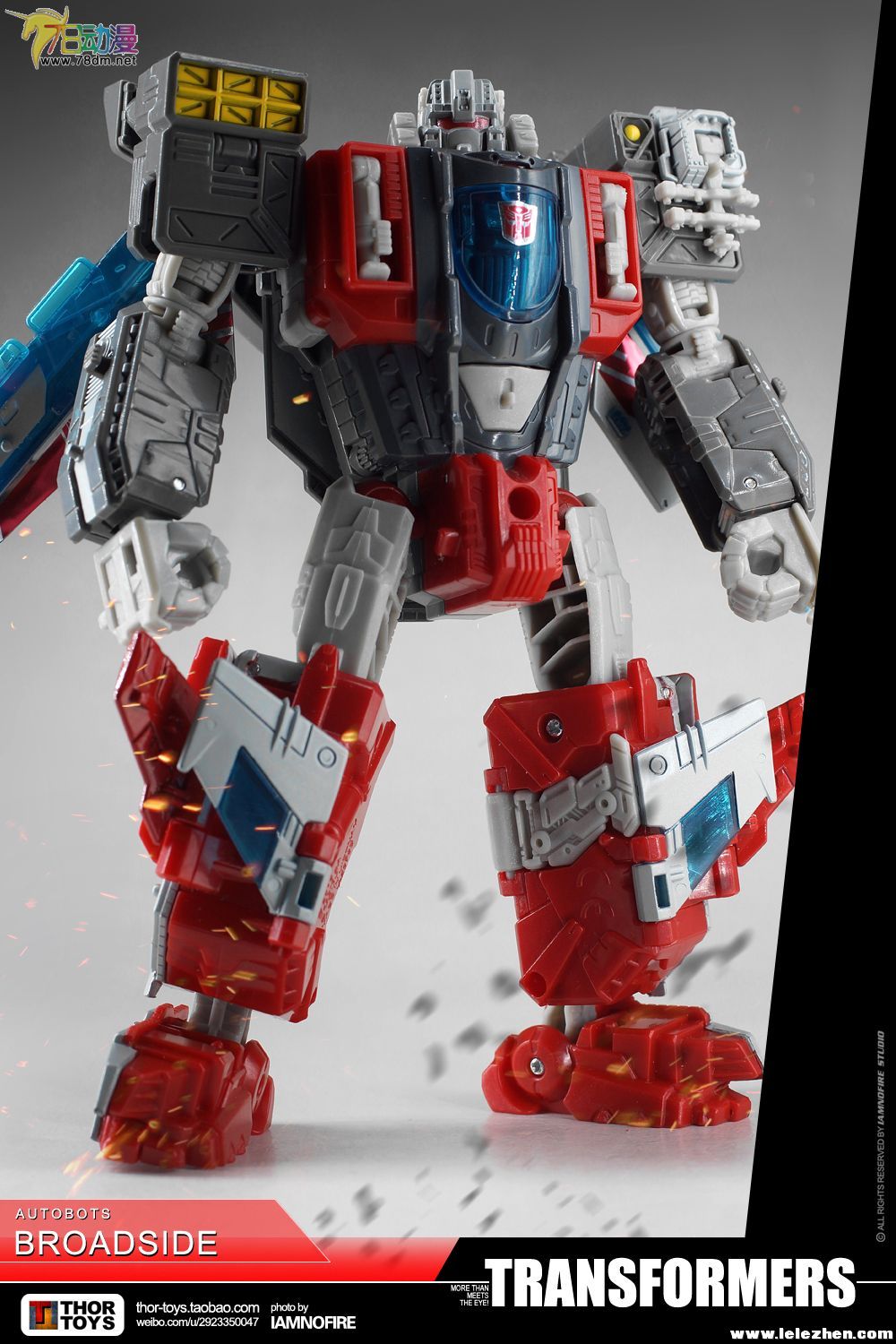

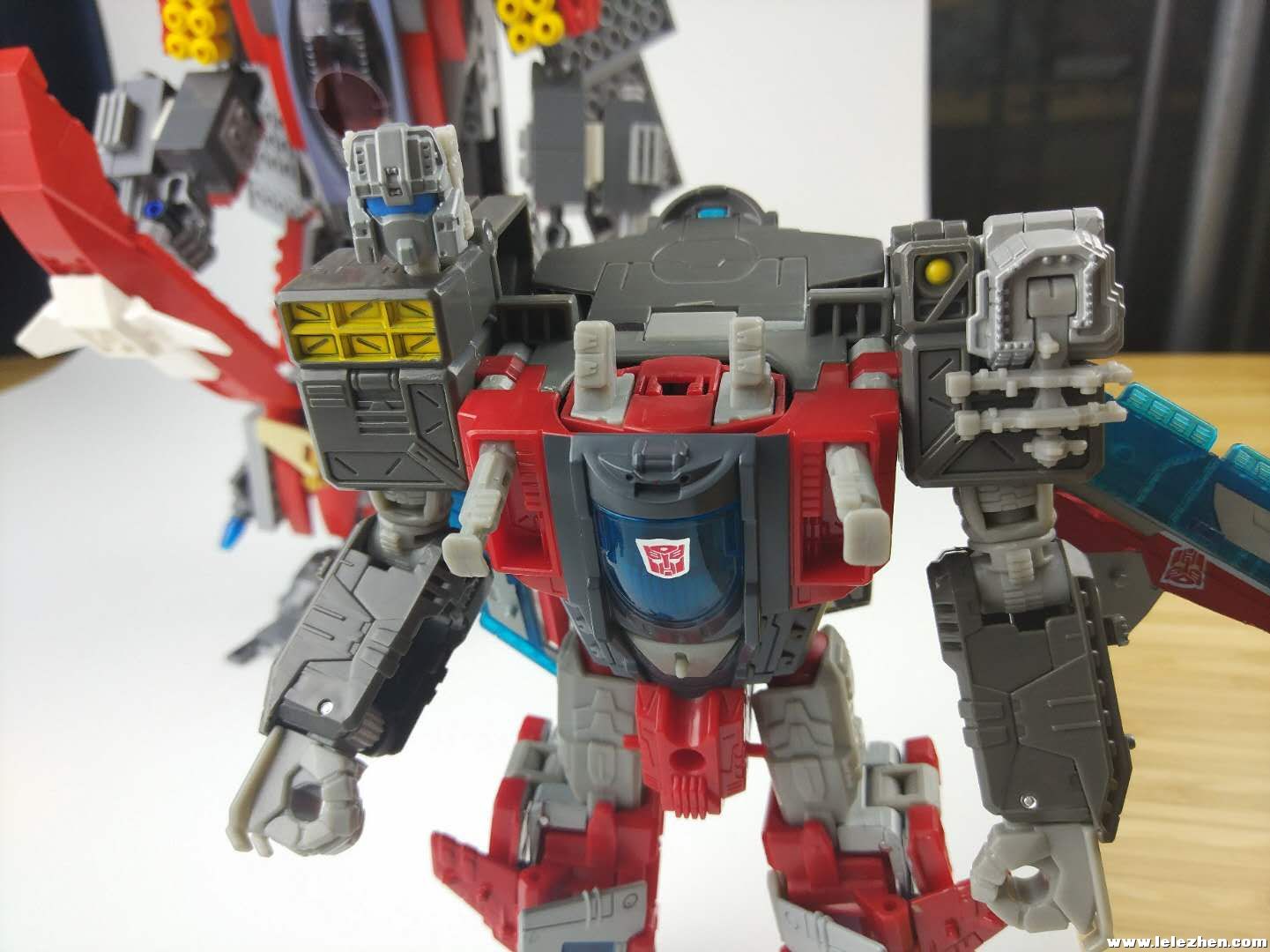

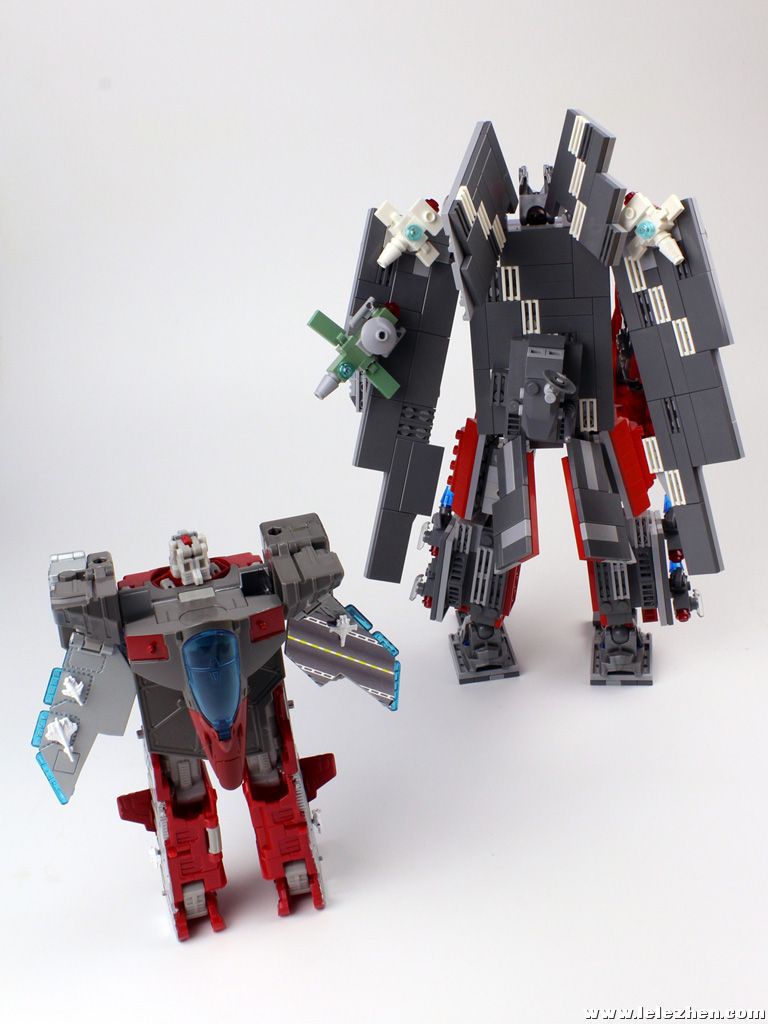

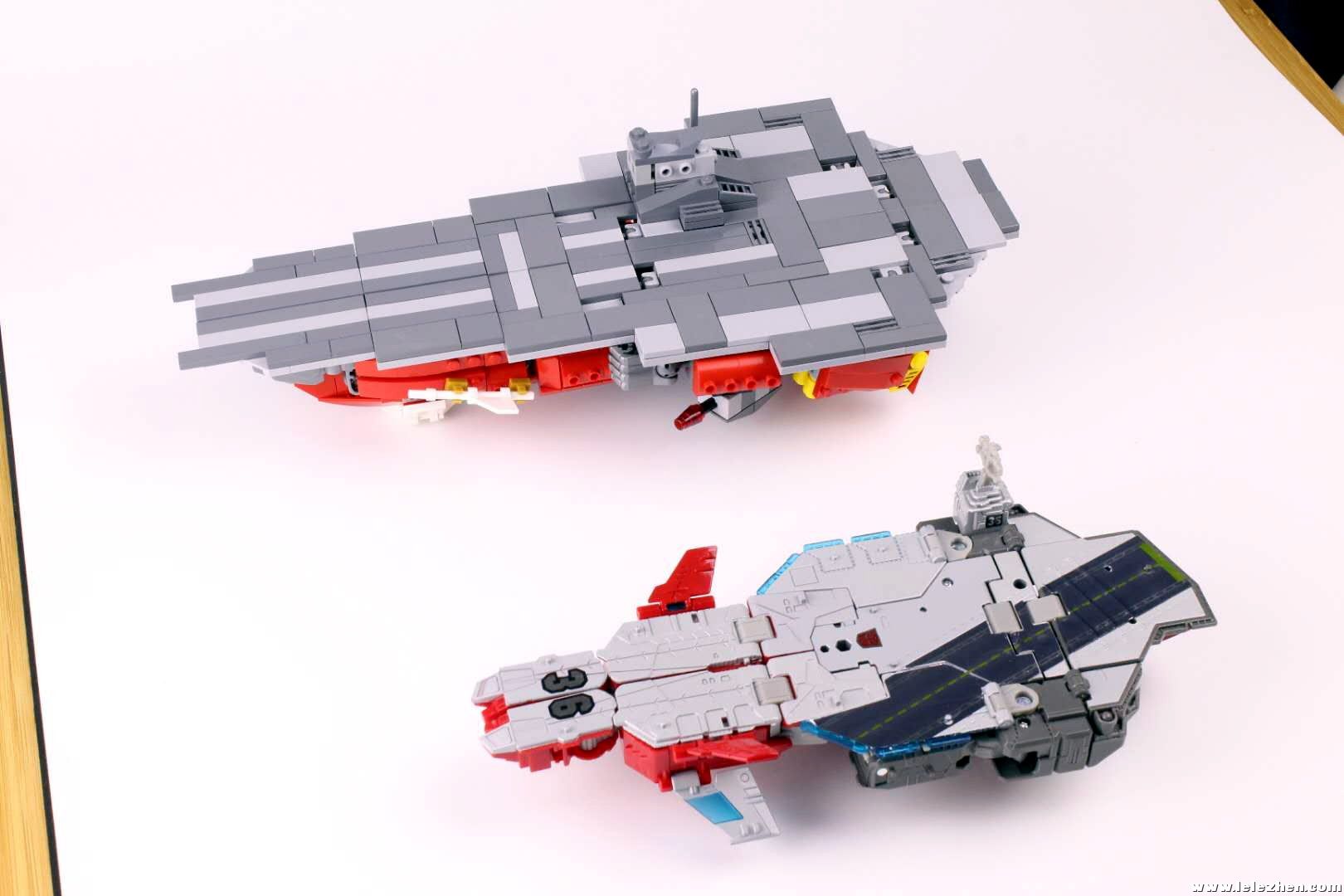

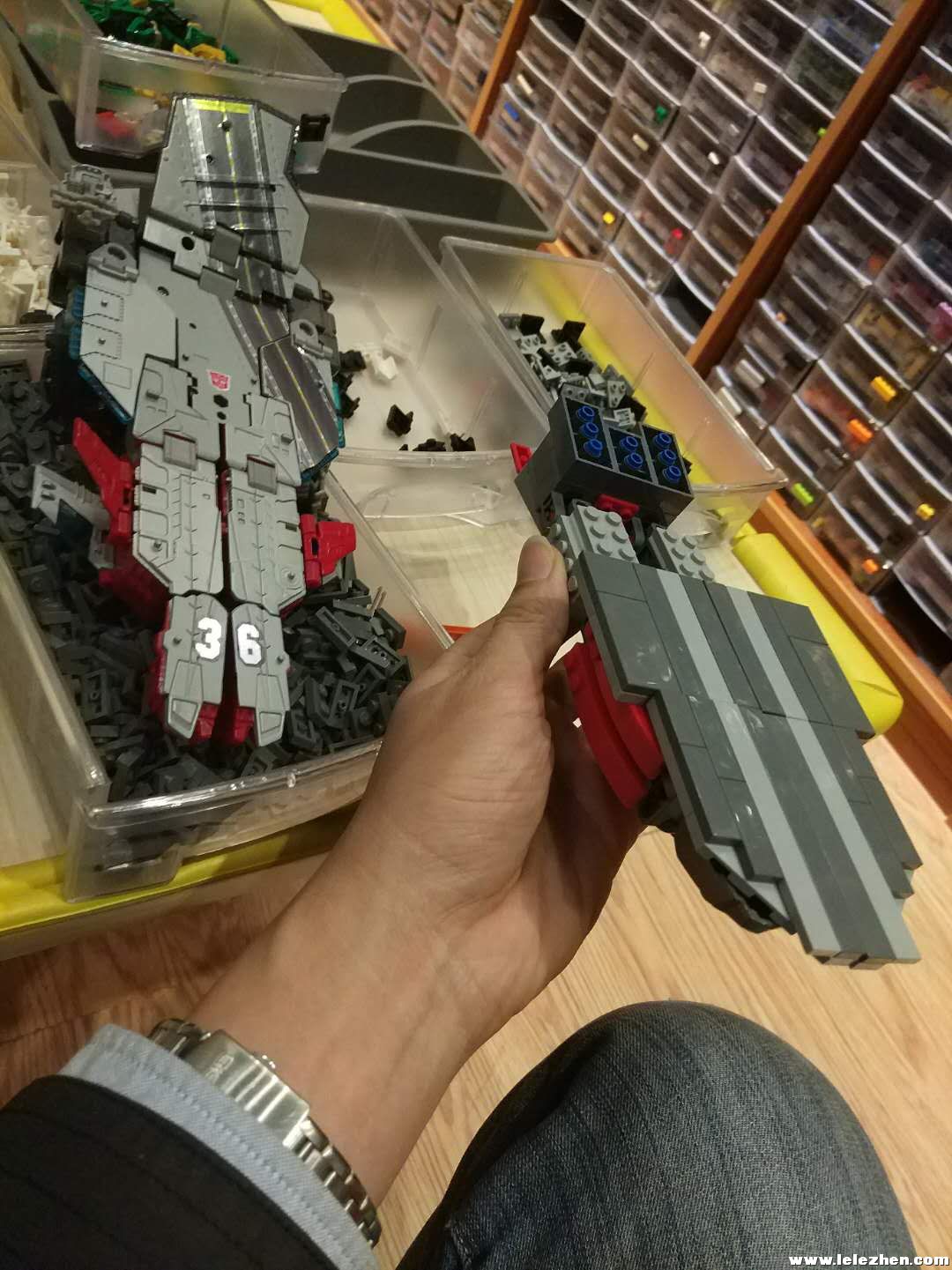

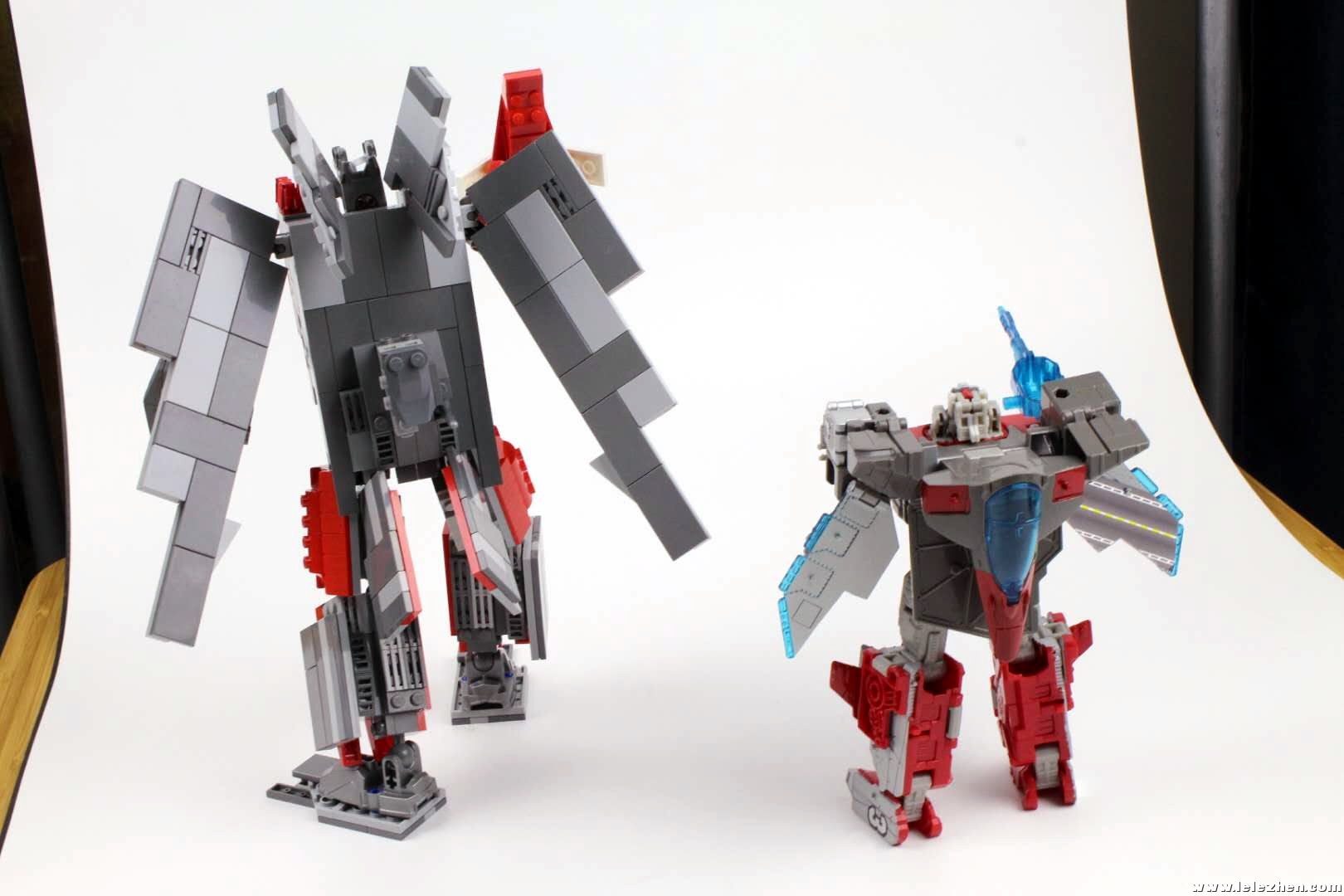

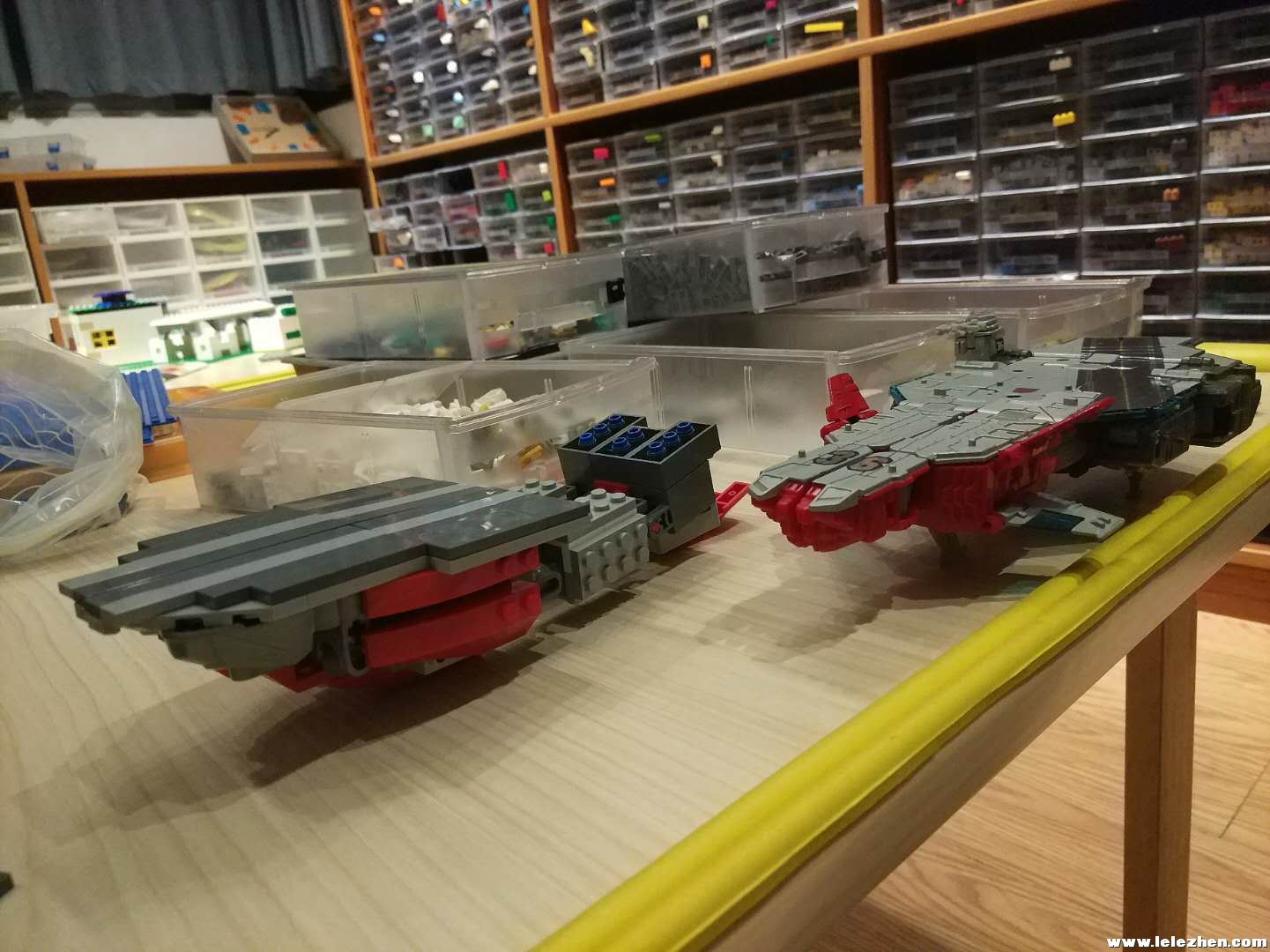

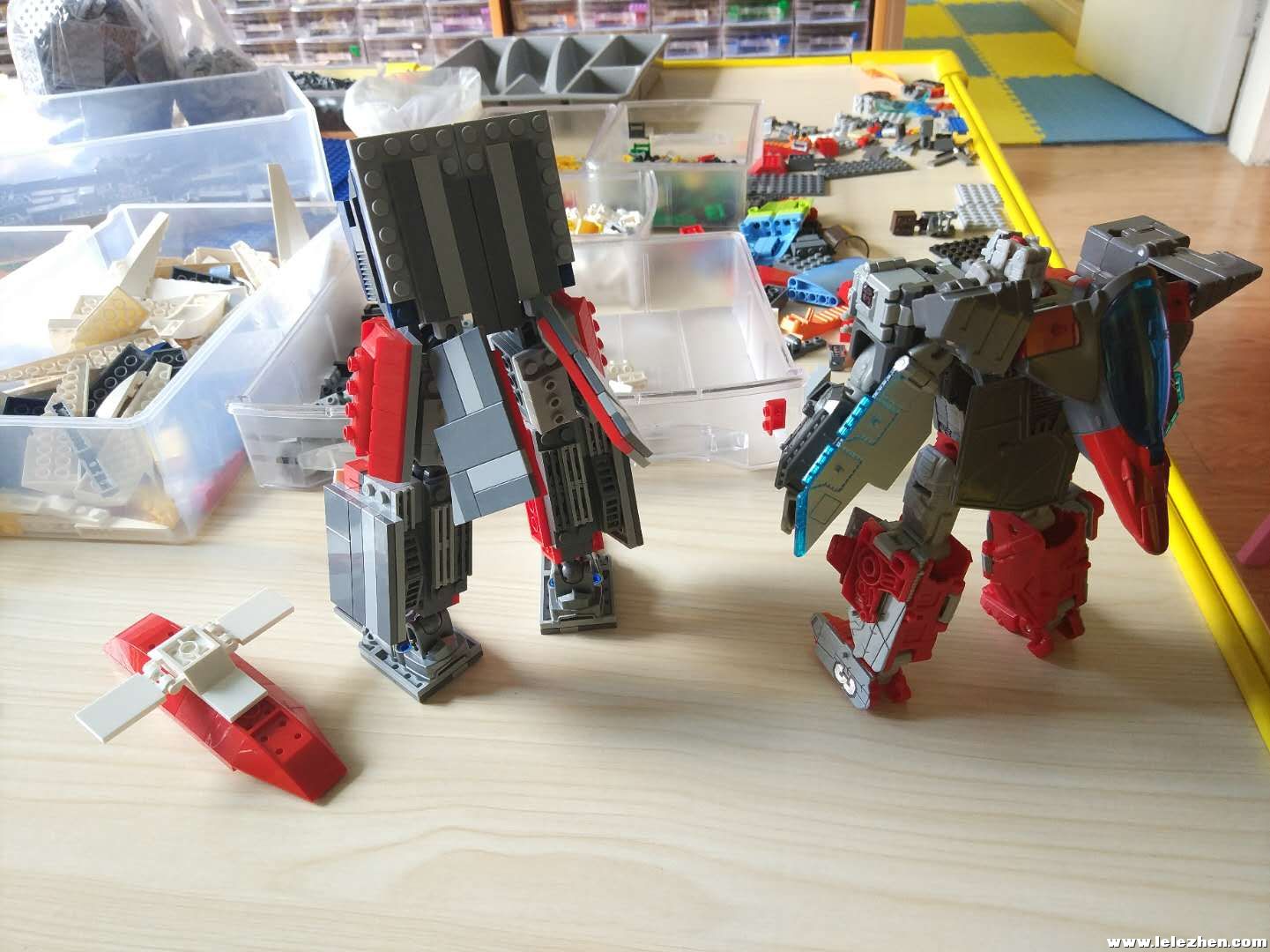

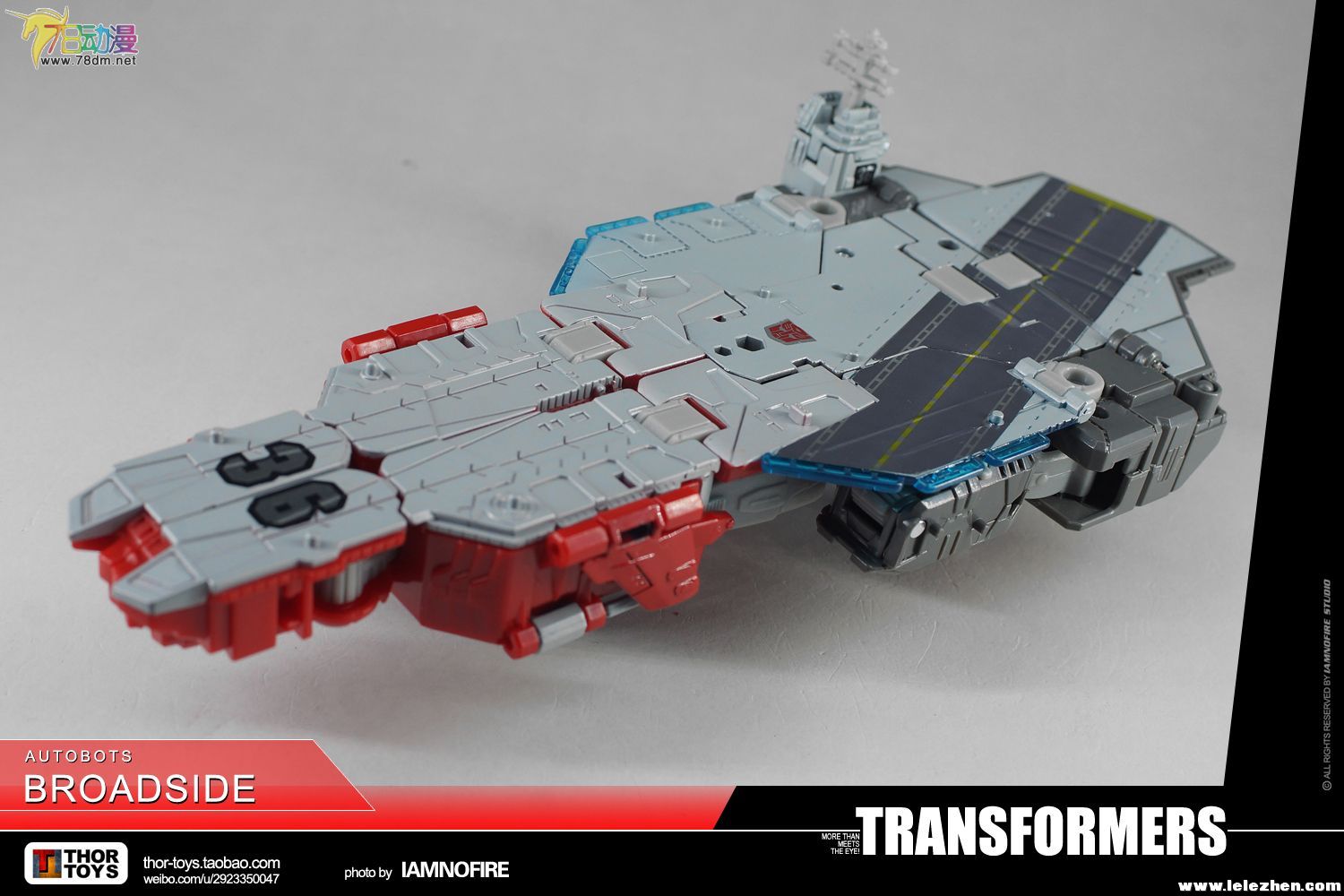

第一版跟官方玩具对比:















至于飞机形态,原版玩具用机器人的脚曲在飞机尾部显得较为累赘了。

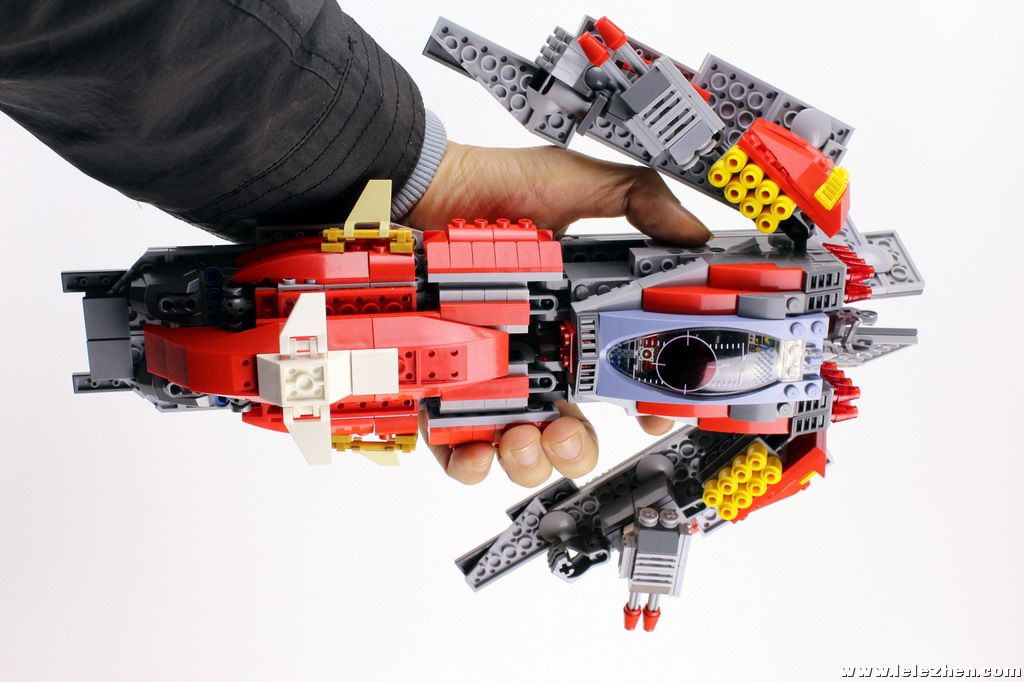

而我也懒,直接把船翻过来,把甲板伸开就当是飞机了,船头就是飞机头。







----------------------------增强装饰阶段-------------------------------

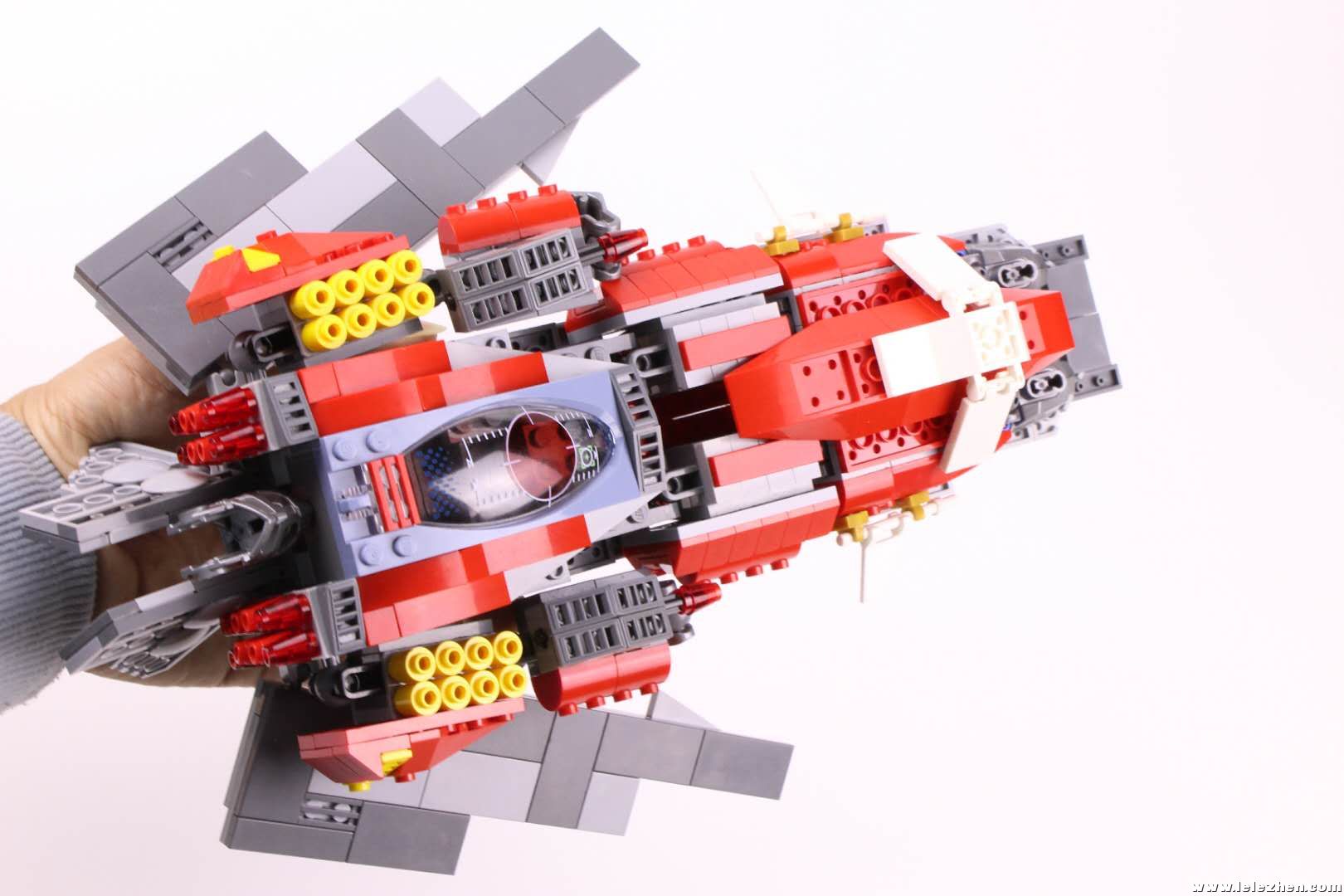

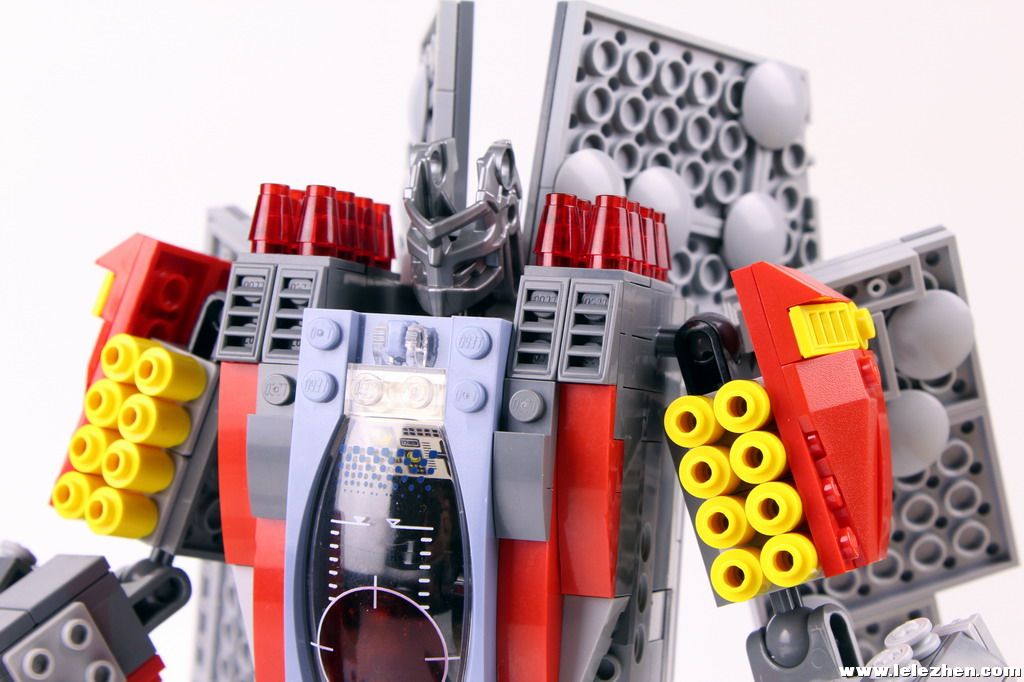

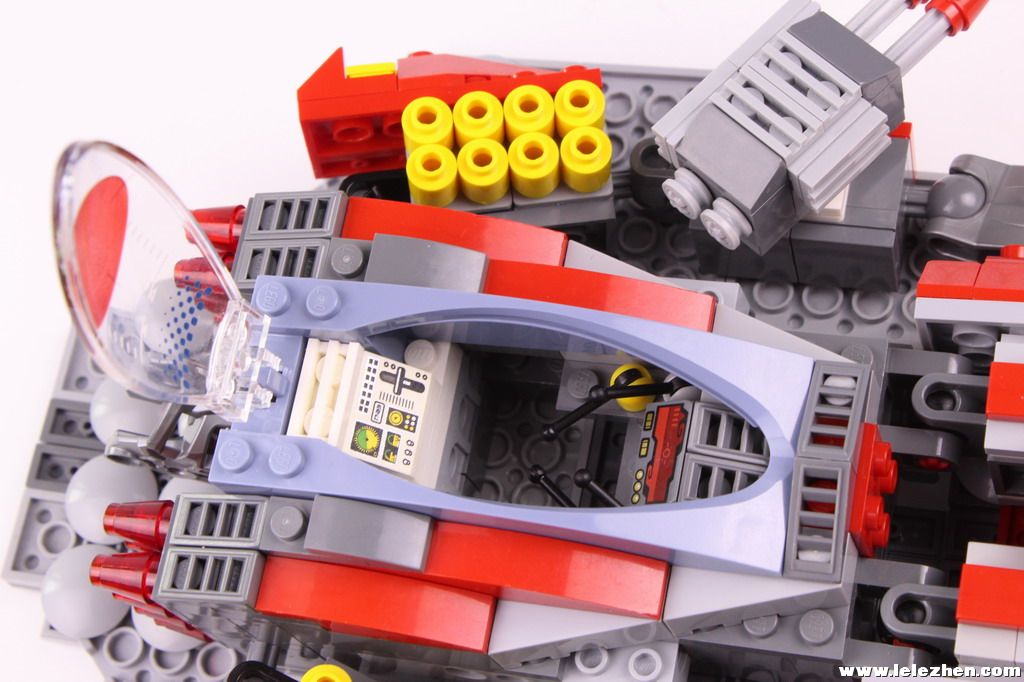

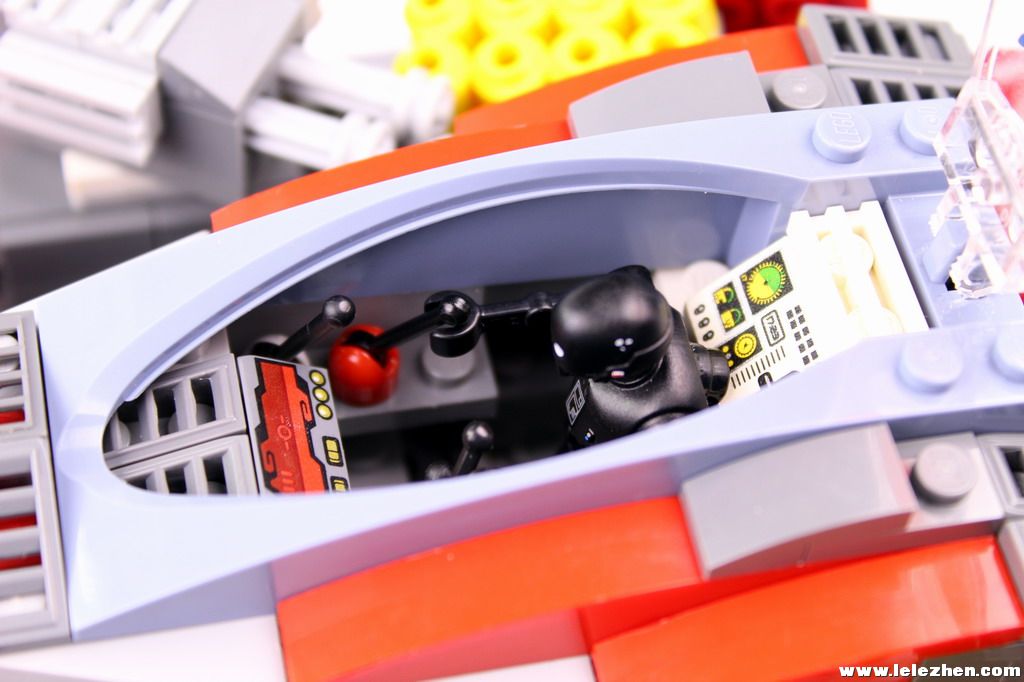

驾驶舱

找了很多透明机舱零件都觉得不合适,或是我手头上的比较限制。

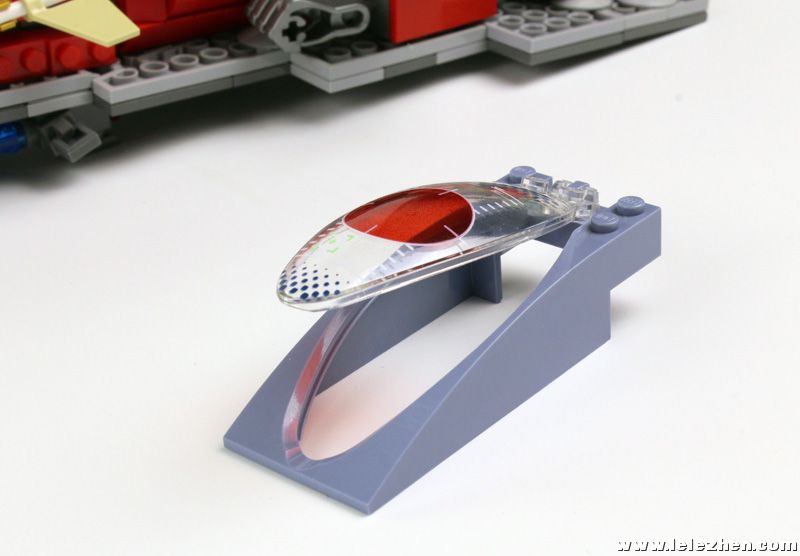

无奈之下拆了绝版套装 4746 的机舱临时用着:






考虑了一下,决定不放人仔,因为这是航母级别的载具,放个普通人仔明显感觉比例不对。
而且玩具原版的头部,是一个小机器人变成的,但是飞机头的舱位是实心的,母舰的形态并不能把小机器人装进驾驶舱。



于是我舍弃了头部的变形,直接把身体做成驾驶舱能放进驾驶员机器人。

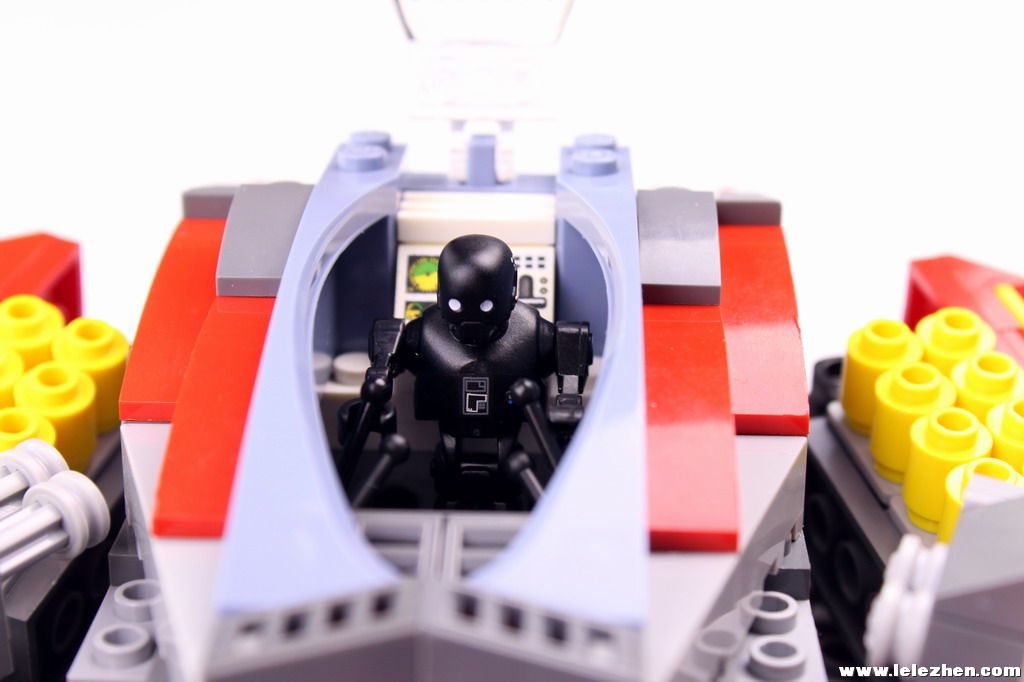

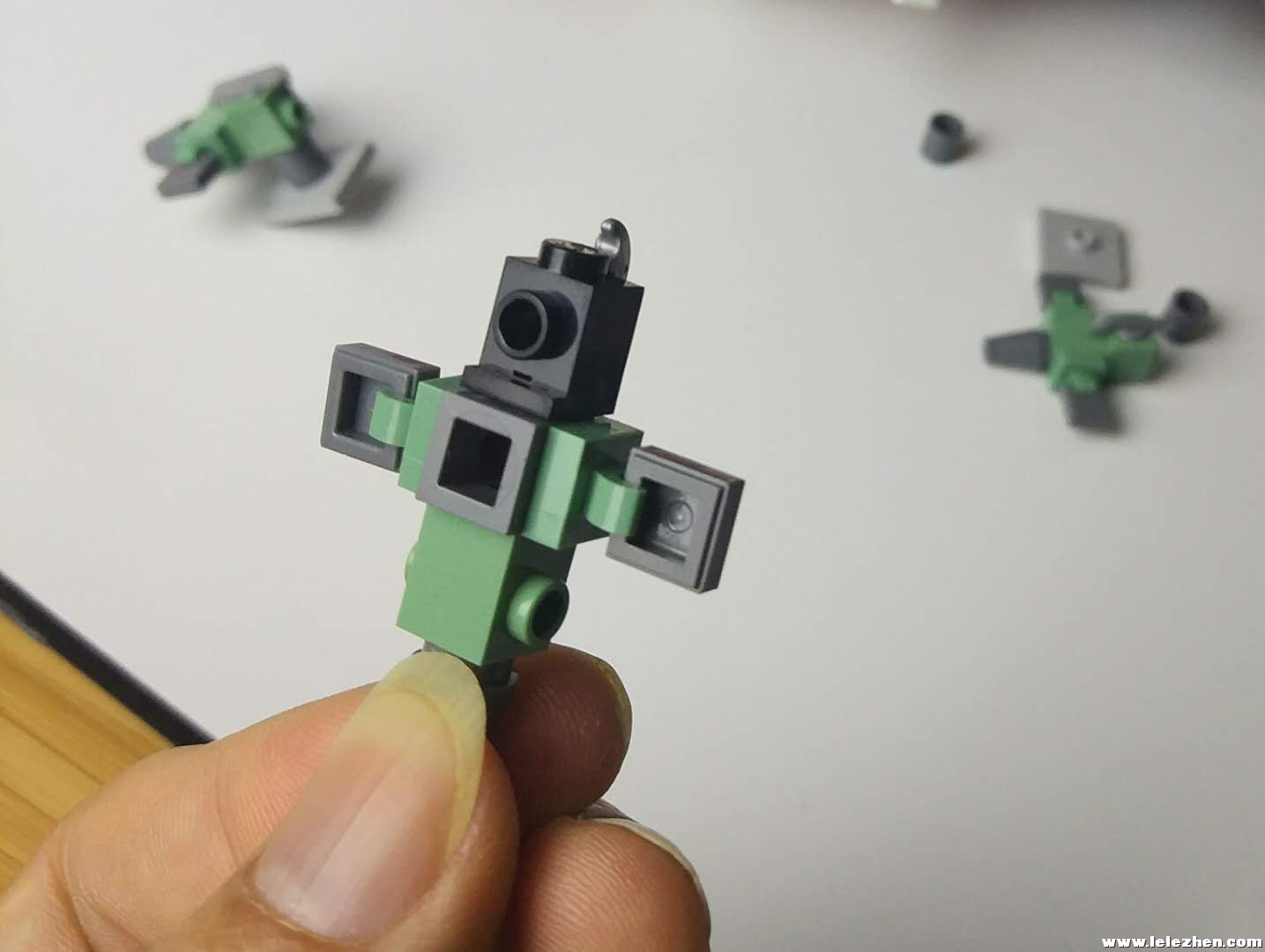

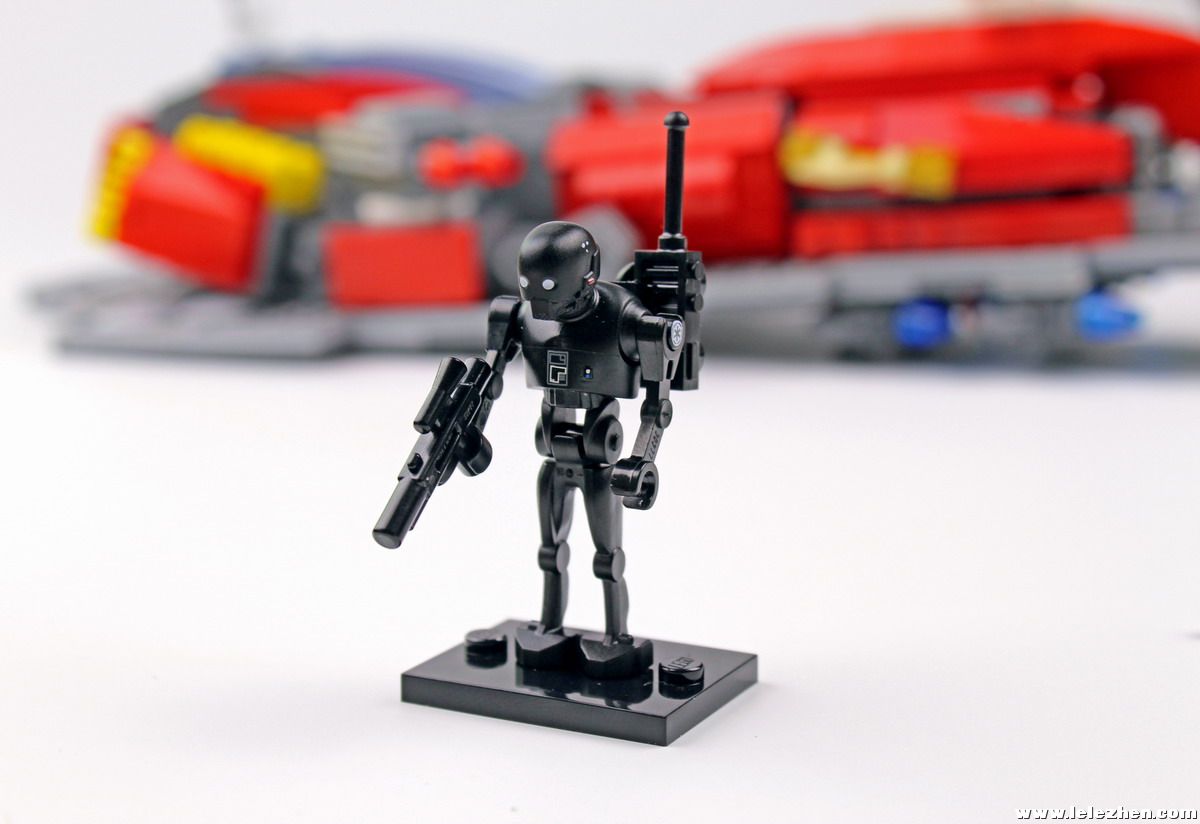

于是我把这位仁兄请了出来:




相信大家都认得这位可爱的机器人。




也不设置座位了,相信如果能从母舰翻过来变飞机的话,驾驶舱应该是可以有反重力漂浮的。

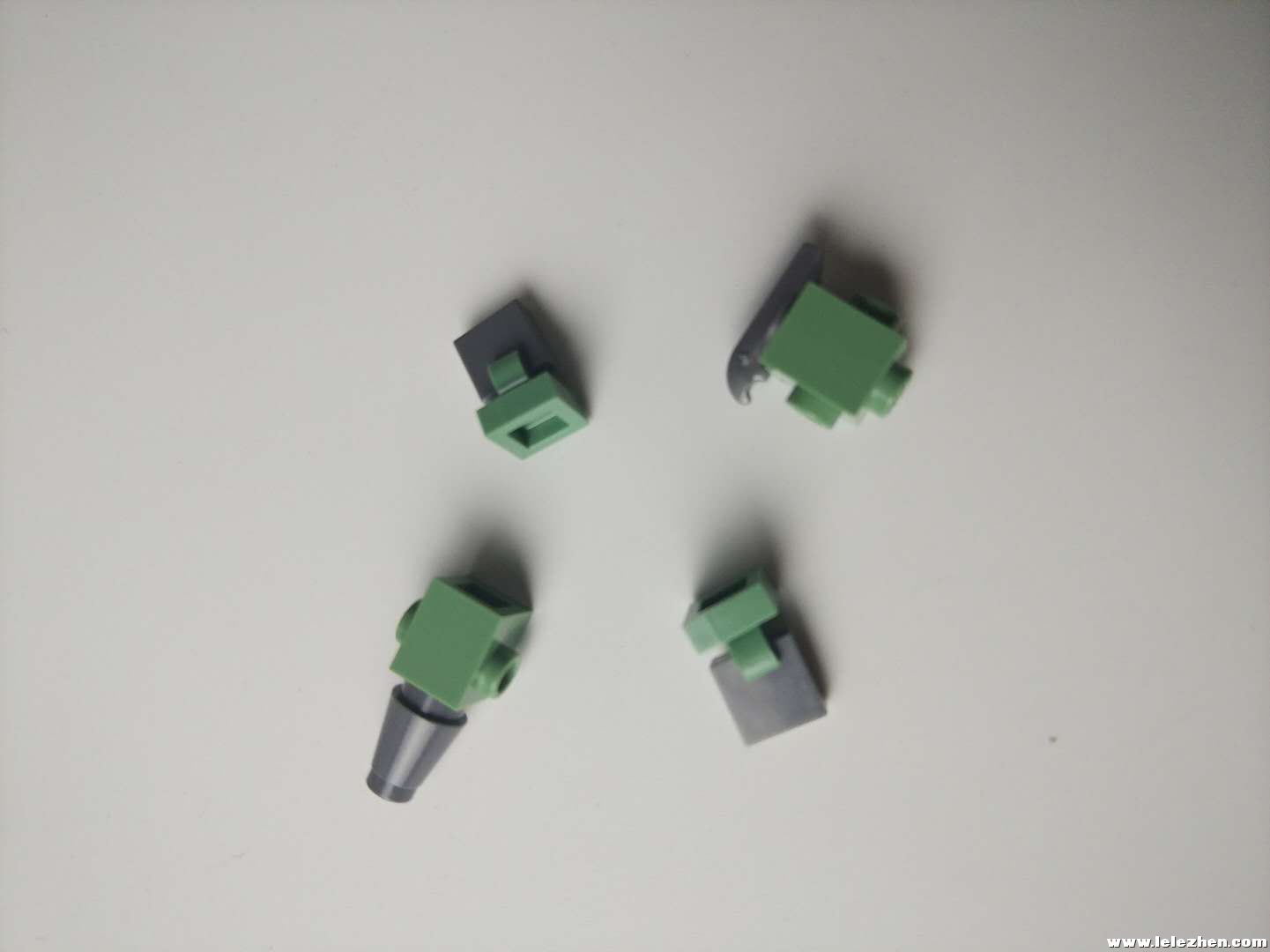

小飞机



这小飞机我也是花了很长时间摸索,因为我要做到尽可能少的零件做成尽可能小的飞机,才能配合这个航母。
先是参考了冷火大神的尝试结构,后来飞机尾巴的那个凸点零件的选用还请教了AI大神的建议,尝试了几种拼接方式,才顺利完成。









至此为止作品已经完成大部分了。

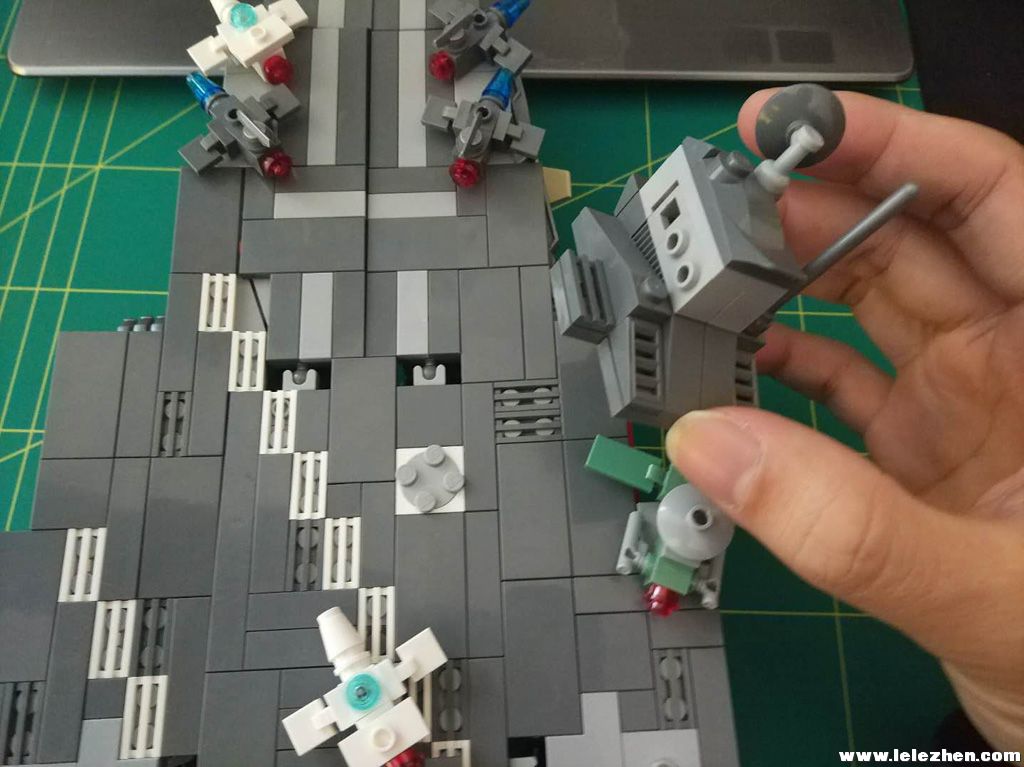

但是还有一个细节就是飞机的跑道我一直不满意。
理论上来说,作为航母,除了能搭载多架飞机之外,
一般还要有两条跑道:一条让飞机起飞(一般是沿着船头方向),一条让飞机降落(一般是在船的后半部甲板斜切)

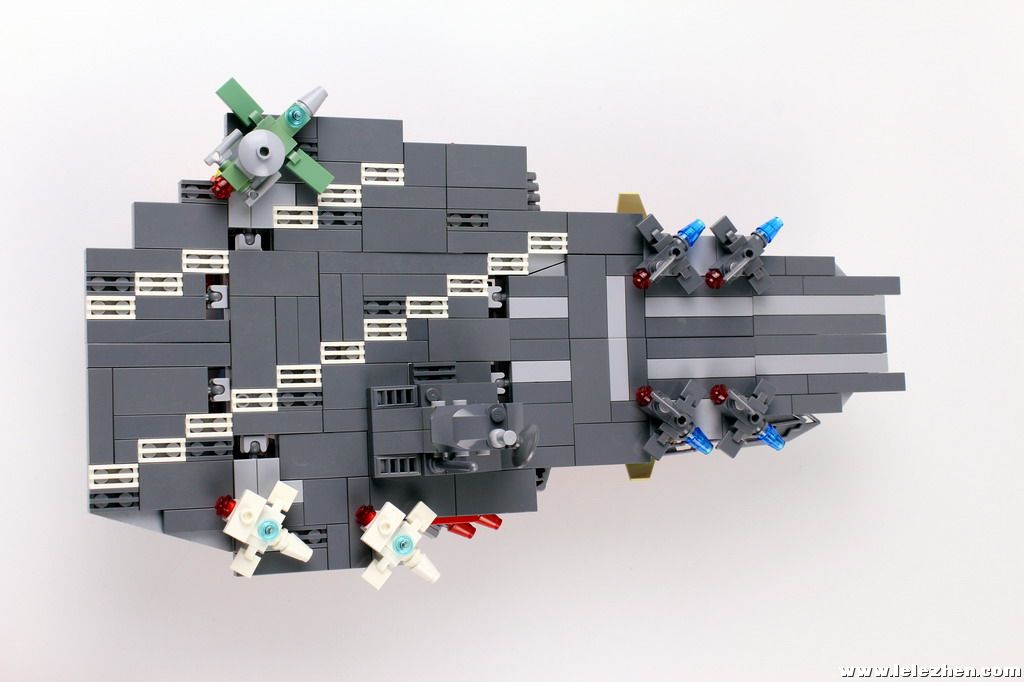

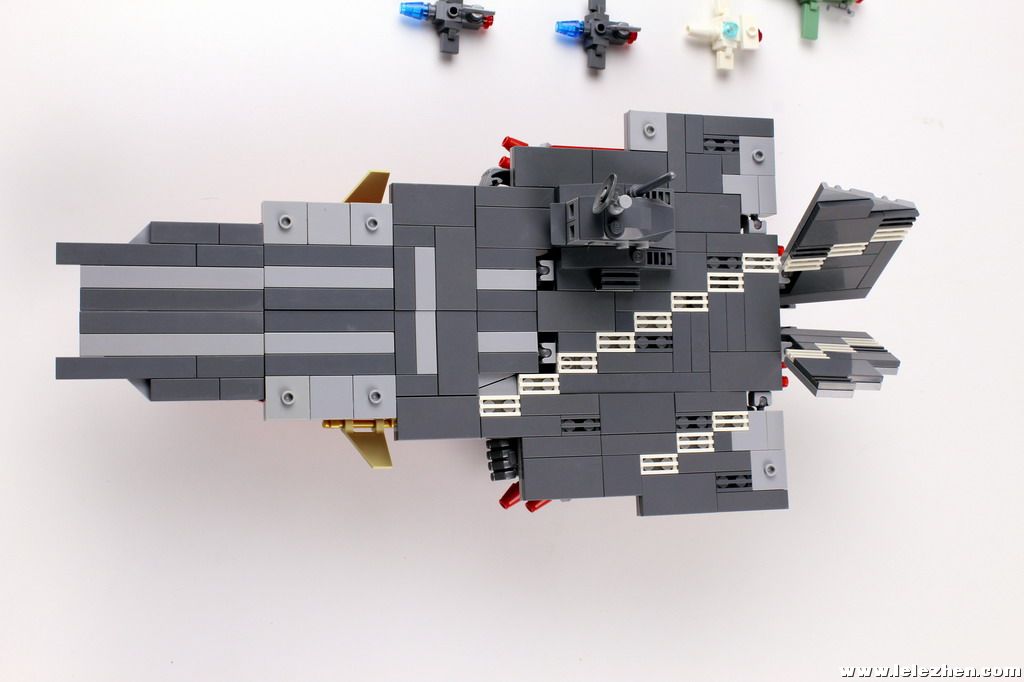

所以,我又花了大半天时间,把降落跑道还原出来。
其中不容易的原因是因为我还要可考虑甲板的稳固性问题,由大块的光板改成1*2小版,试过多个方案才完成。
还调整了两侧甲板的大小,左右甲板由对称改为不对称,这样更符合真实航母的情况。






另外,除了船头的4架歼击机,再做了一架预警机和两架轰炸机。更符合航母上配有各种功能的飞机的情况。


至此,作品终于可以收工。










------------------------------------------------------------------------------------
航空母舰:变形金刚——排炮,是本人的第二个MOC作品。欢迎各位大佬拍砖指点。



还没发变形步骤分解图呢,但是上面图片太多了,是不是先缓一下?


最新回复 (38)
  • sp_峤 2017-12-9
    2
    沙发?
  • Kevin-T 2017-12-9
    3

     提示:您可以先修改部分代码再运行
    sp_峤 发表于 2017-12-9 08:54
    沙发?
    沙发!请多支持。今天太忙,晚些发变形步骤。
  • marbleman 2017-12-9
    4
    能变形的作品都好强大!
  • hobb 2017-12-9
    5
    下巴都掉了!
  • 我是冷火 2017-12-9
    6
    终于做好了啊?
  • acgshow 2017-12-9
    7
    谭总厉害!变形结构居然也只用3天搞定了!!{:1_279:}{:1_279:}
  • Kevin-T 2017-12-9
    8
    [i=s] 本帖最后由 Kevin-T 于 2017-12-9 14:05 编辑 [/i]
     提示:您可以先修改部分代码再运行
    acgshow 发表于 2017-12-9 12:31
    谭总厉害!变形结构居然也只用3天搞定了!!


    两天做好了,细节装饰再搞了一天。感觉细节才是最烧脑的,又要炫,又要合理,又要控制整体重量,不然脚关节支撑不住。
  • 丰塔纳 2017-12-9
    9
    舰船、飞机、机甲大赛通吃哈,厉害,居然三天搞定。{:1_279:}
  • Kevin-T 2017-12-9
    10
    [i=s] 本帖最后由 Kevin-T 于 2017-12-26 11:51 编辑 [/i] 排炮 变形步骤解说

    下面解说一下从母舰形态变形到机器人形态的过程


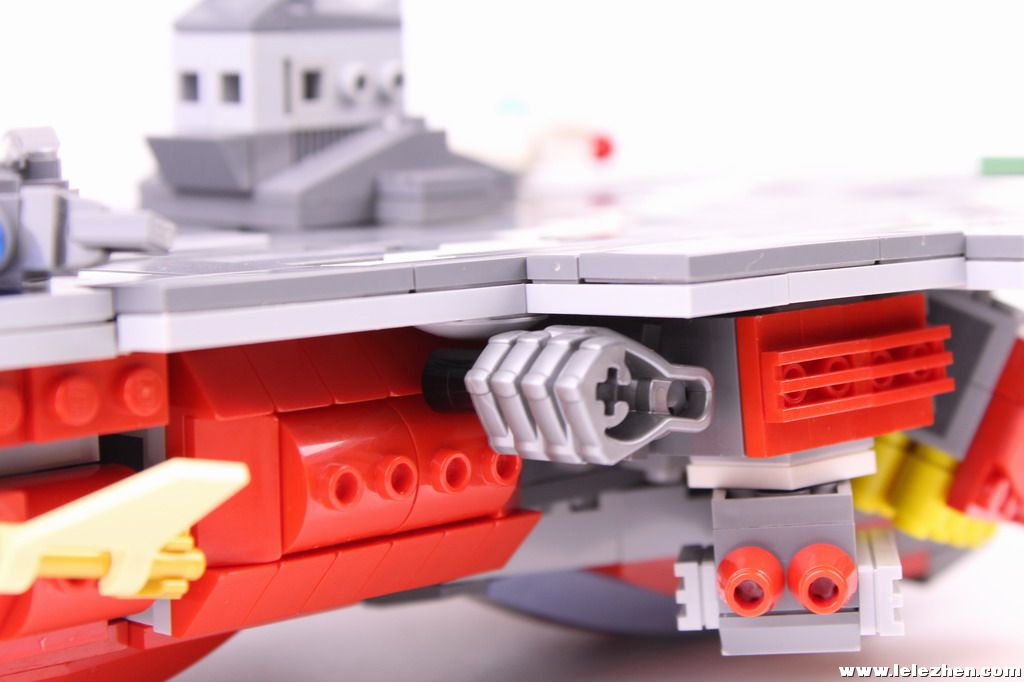

    首先不知道大家有没有留意,母舰形态时,剑是刚好卡在船舷下面的。



    然后另一边的手是拿着盾牌连接的手柄的

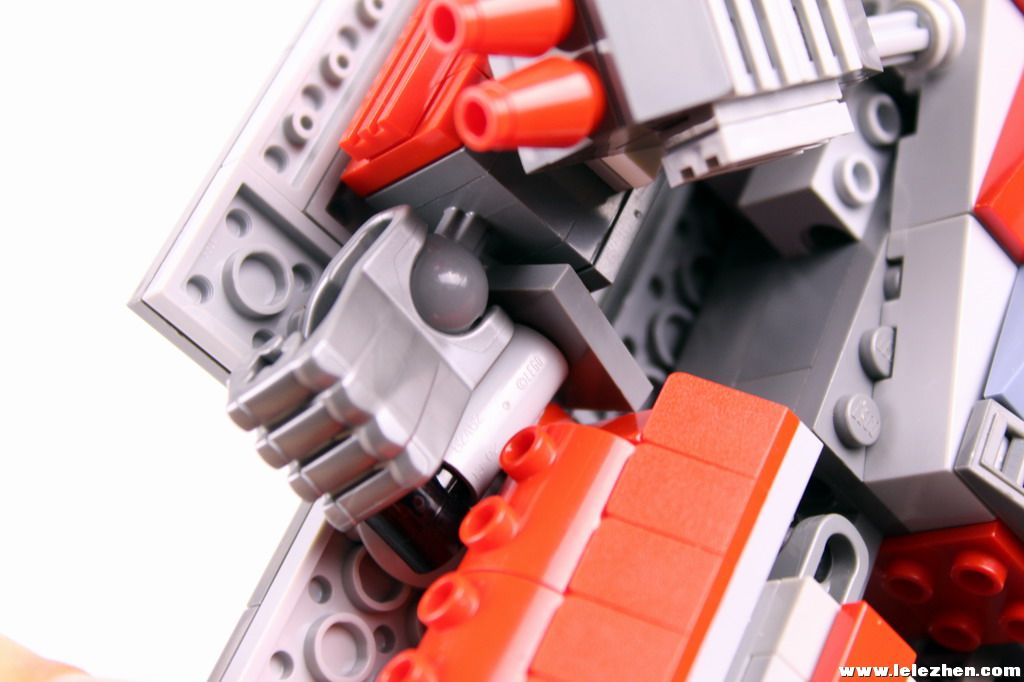

    翻过来特写一张

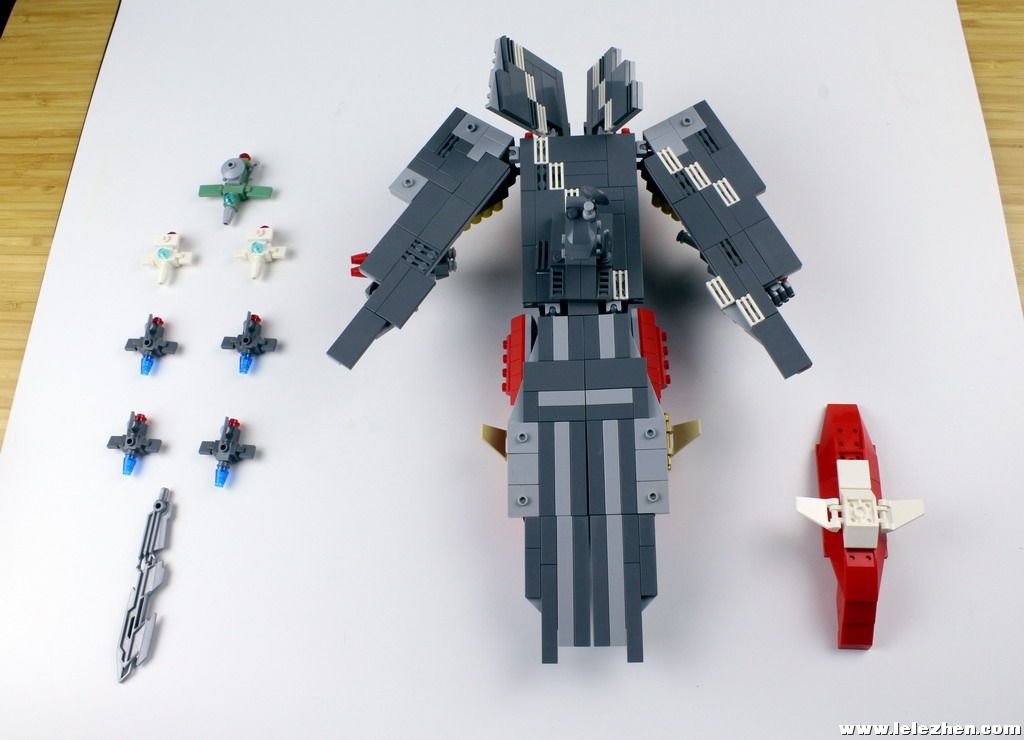

    清楚这个情况后,我们先把剑和小飞机都放到旁边。



    第一步:

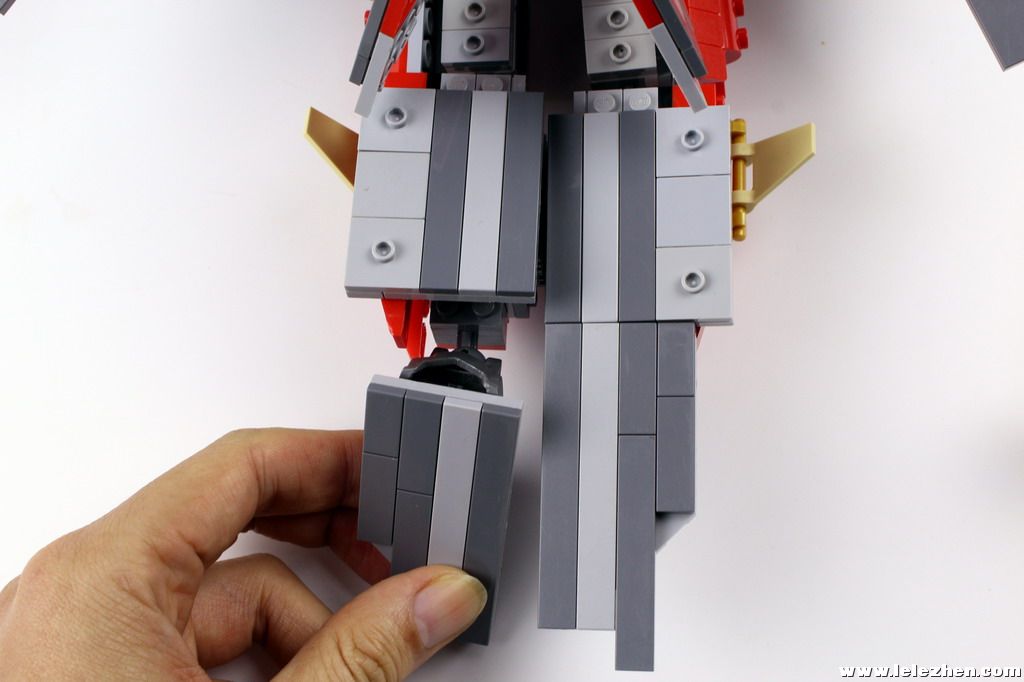

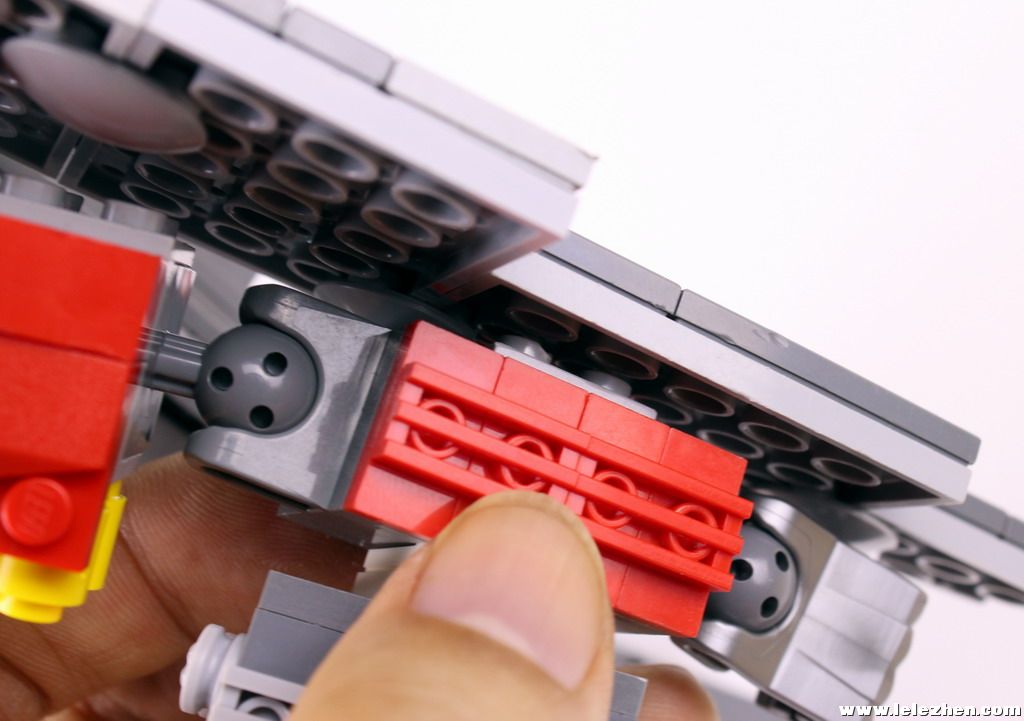

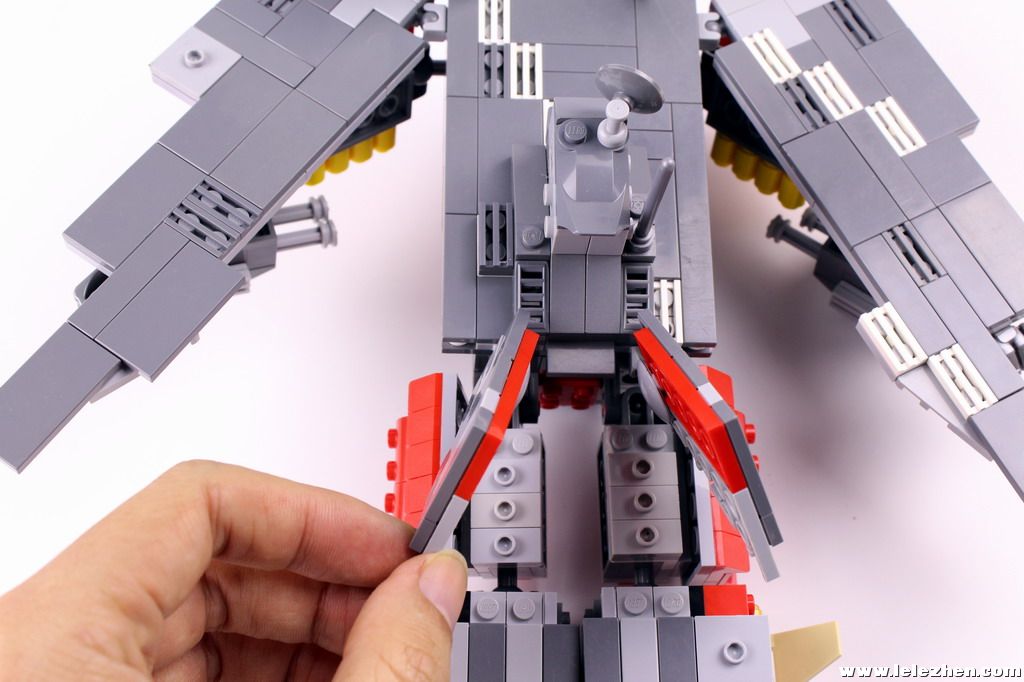

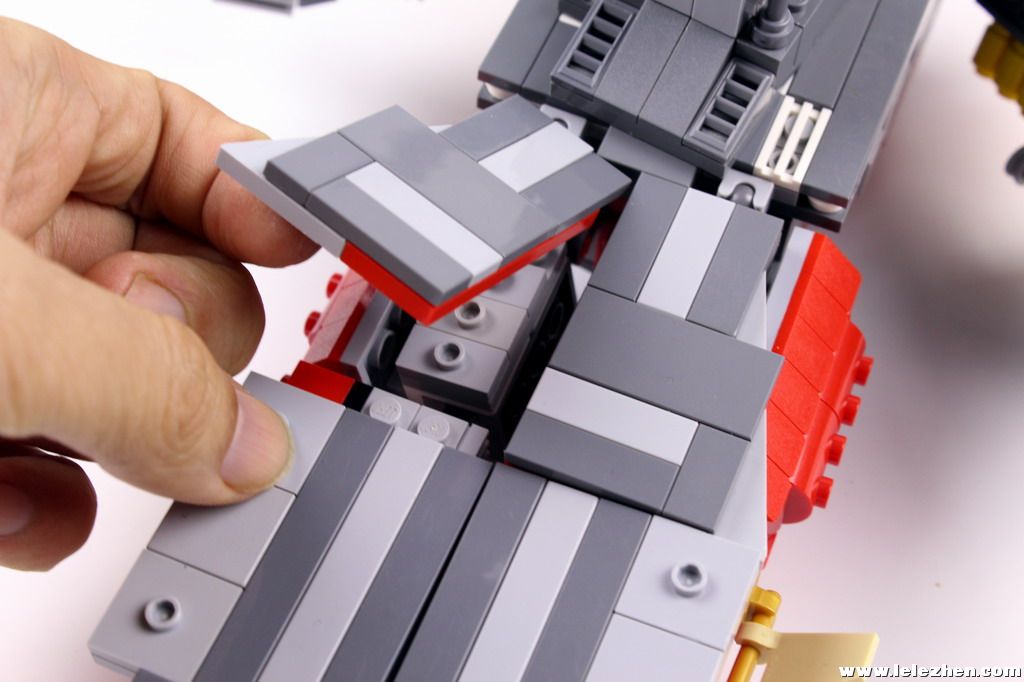

    先把船尾甲板转动,是一个开锁设置,不先转开这里的话,后面大翅膀甲板是会被锁住的。



    第二步:
    旋转指挥塔(看得出上下两张图片的指挥塔的位置不同么?)


    其实这里用的是水平转动连接件。这是大神冷火说了做成转动后我想到的,非常感谢。

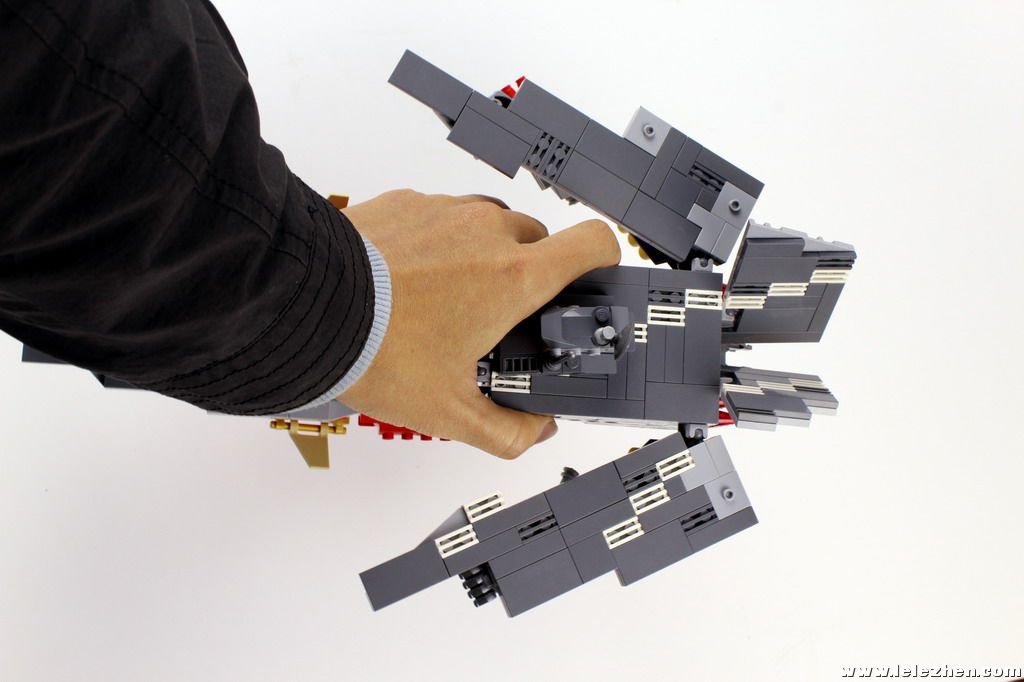

    第三步:
    甲板翅膀拉开(这时手臂是和甲板贴合按紧的)



    然后可以用手拿起翻过来






    第四步:

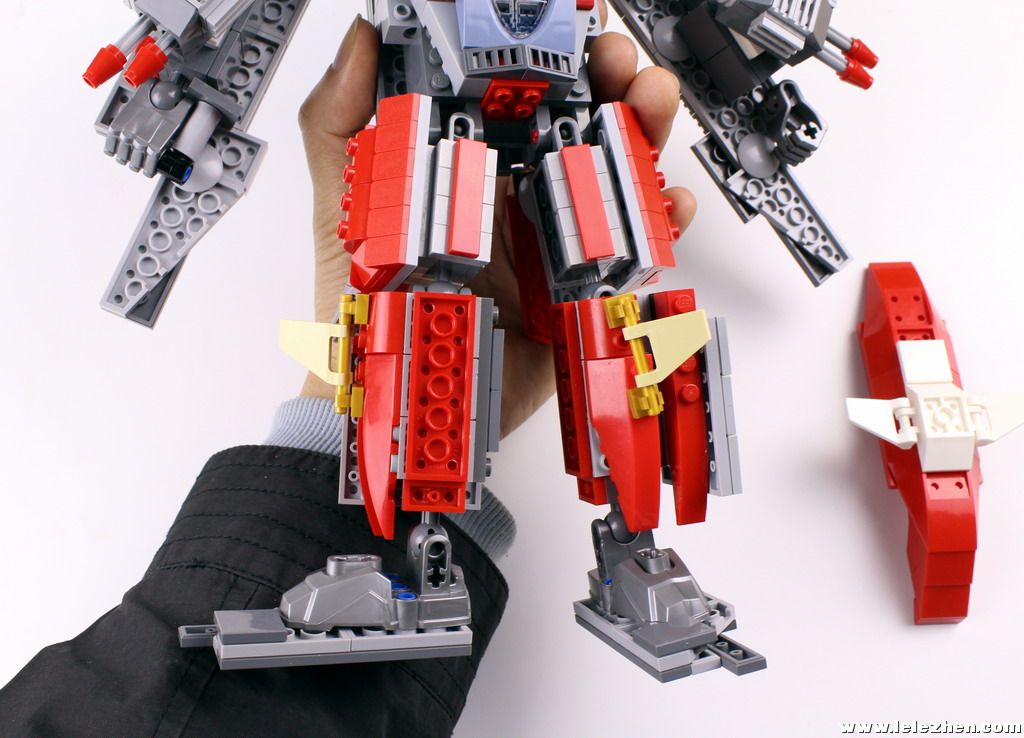

    拨开船底,并放到旁边,一会作为机器人的盾牌用。






    翻回来甲板向上,准备变下半身



    第五步:

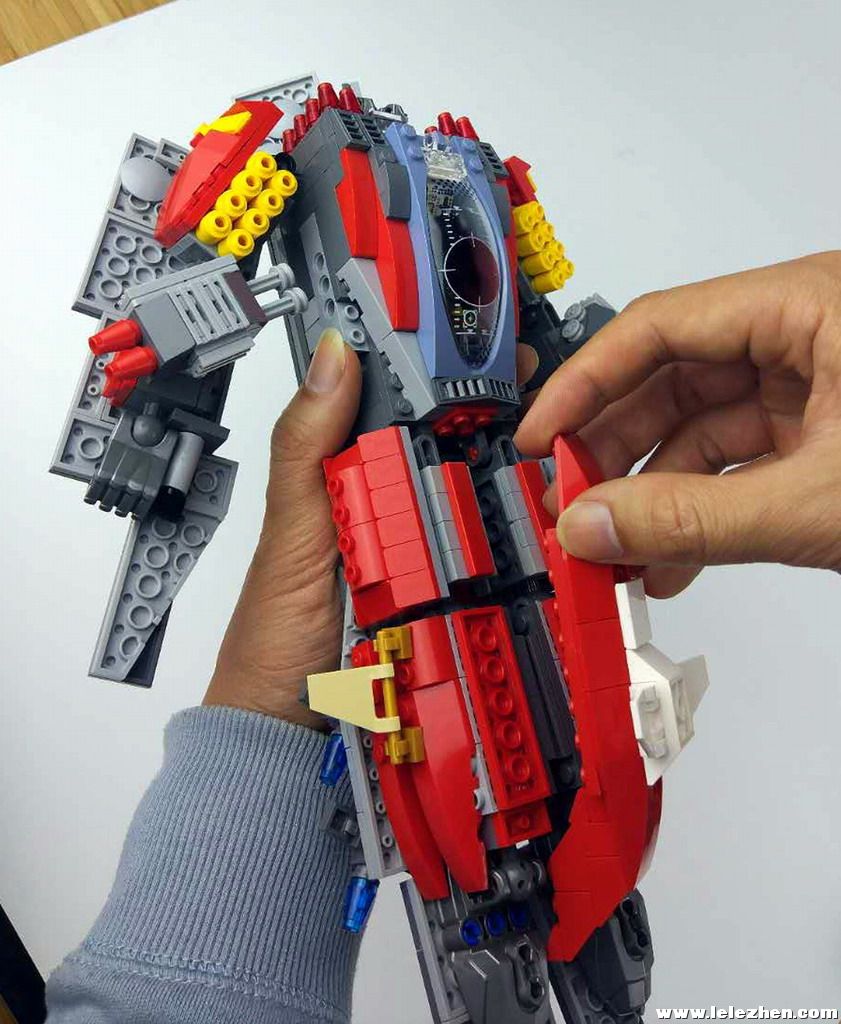

    拨开裙摆



    并调整裙摆方向,让裙摆上沿托住上面的指挥塔别继续滑动。



    第六步:
    按下曲起脚掌,并调整为外八字形态(因为下一步要转动膝盖关节,就会把脚掌方向带回正面)






    第七步:
    转动膝盖关节,让脚掌尖指向正前方。






    第八步:
    手臂和翅膀分离





    调整大翅膀方向

    第九步:
    转动肘关节,调整手臂方向,让转向双管炮在身体外侧。



    第十步:

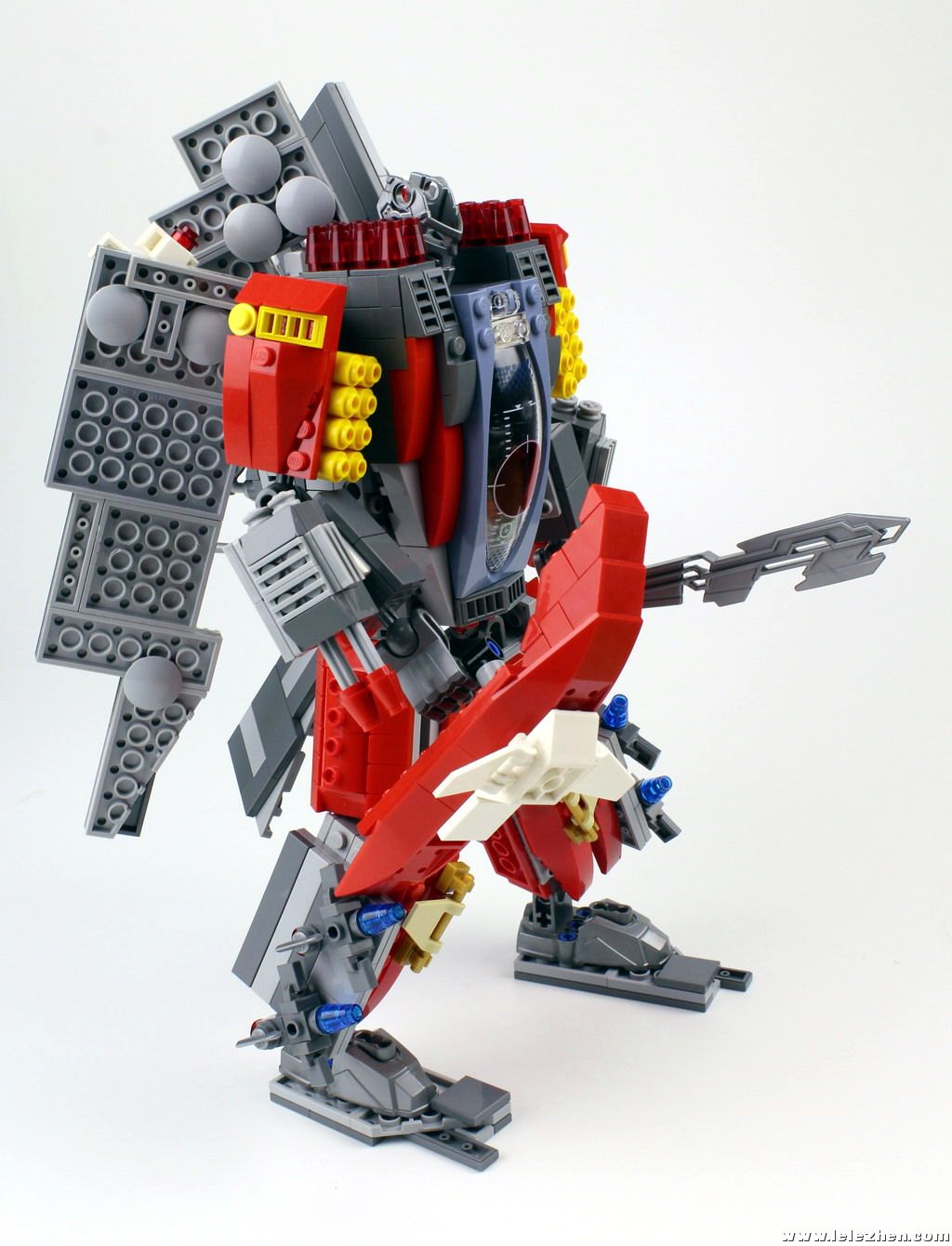

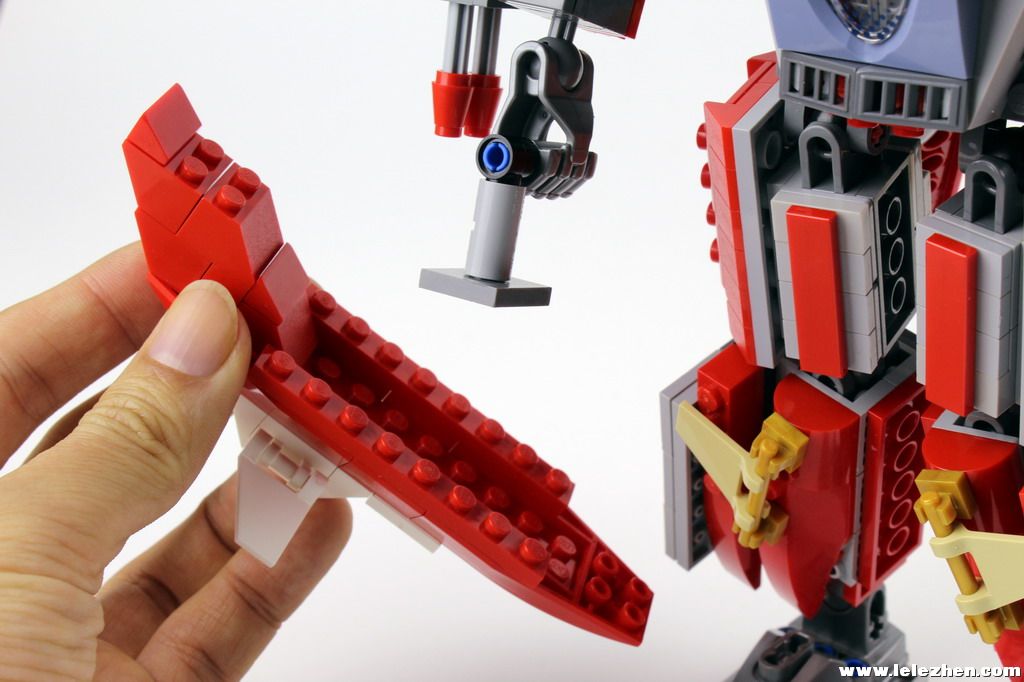

    从右手拉出盾牌手柄,把船底部件接上成为盾牌。并装上左手长剑。

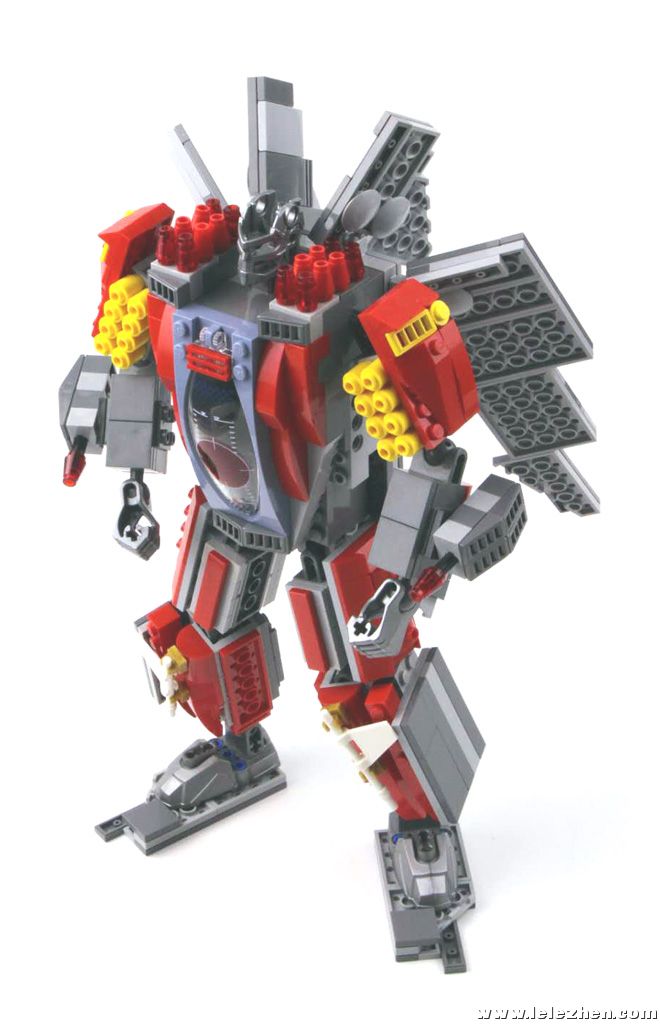

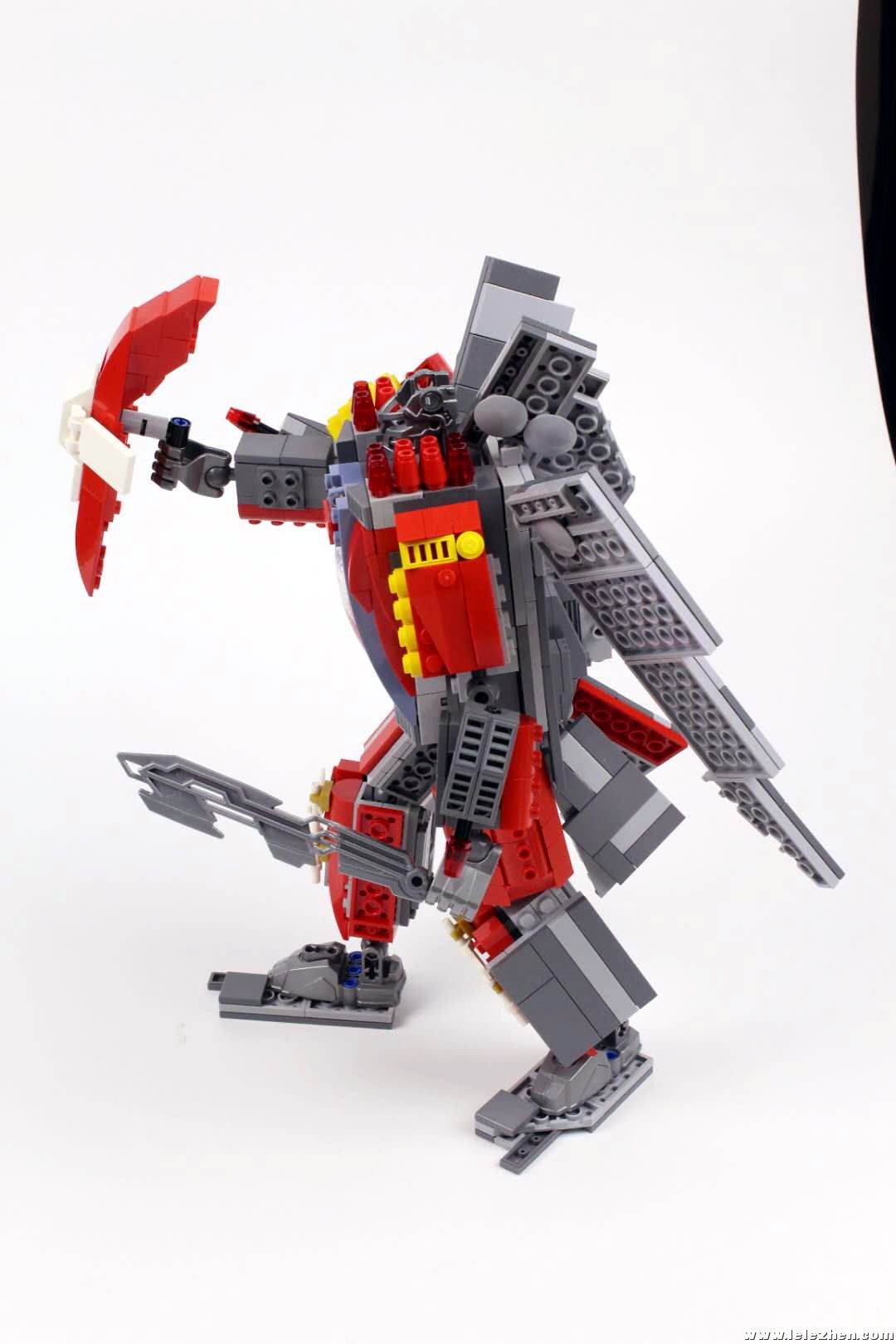

    变形完成!

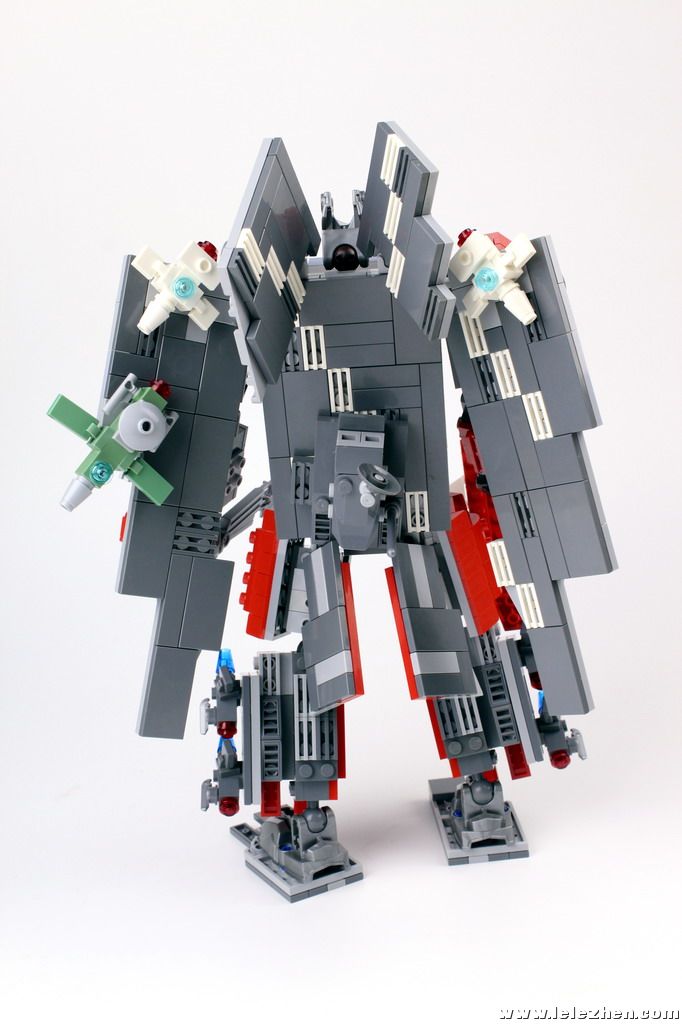

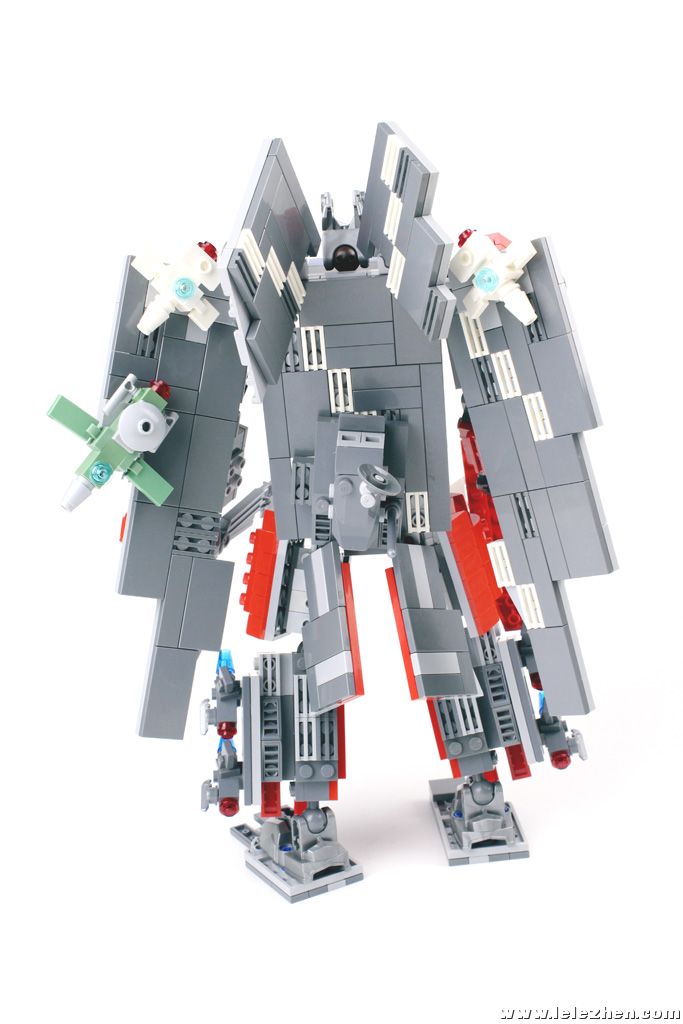

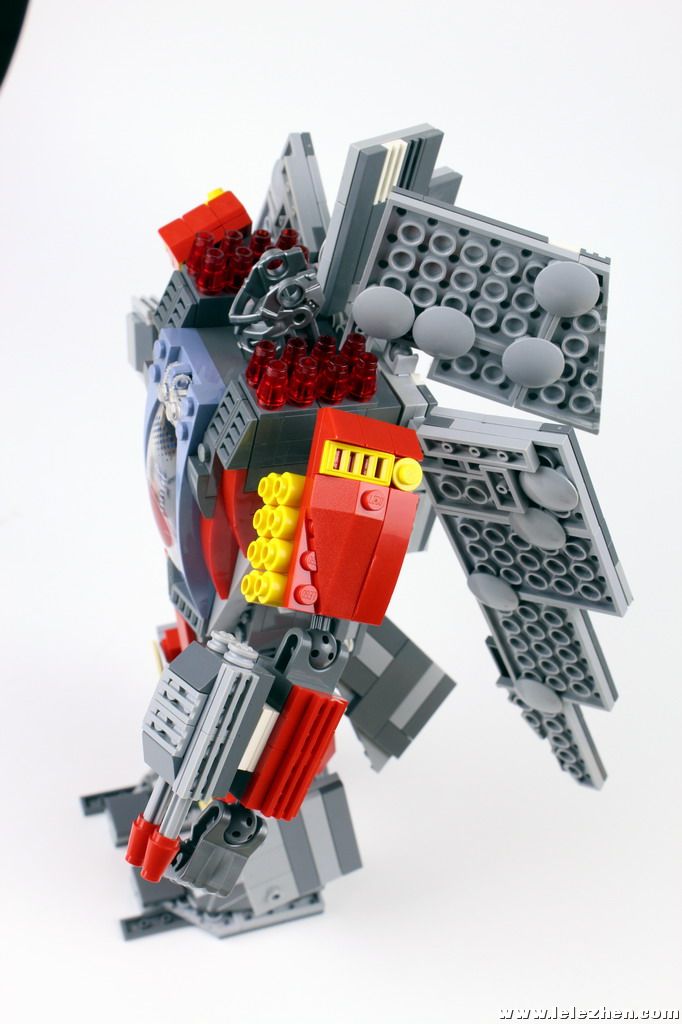

    装上小飞机,你的背部才是最帅的!
