【TONYCHEN】1:6 庞巴迪MAVERICK X3 TURBO R 全地形车 LOT科技联盟 2020“沙漠狂奔”夏季比赛

TONYCHEN 1月前 859

tonychen2020沙漠狂奔比赛作品

16 庞巴迪 MAVERICK X3 TURBO R 全地形车


车身尺寸:50cm*27.5cm*23cm

比例:1:6

制作时间:3周

零件数:2800

动力配置:怪兽马达*4

                 L马达*1

                 伺服马达*1

                 BUWIZZ*2




        其实提到沙漠狂奔,脑子里浮现出的是贴地飞行的奖杯卡车,蹦蹦跳跳的Baja,拉着灰奋勇前进的达喀尔赛车们……

所以,来点不一样的吧。


        这是一台庞巴迪公司推出的纯粹大玩具,说他纯粹,是因为他的设计完全放弃了日常使用,你甚至没有办法开着它

合法上路行驶,说他是玩具,是因为除了承载你和你的伙伴尽情撒欢做蠢事,他再也无法为你提供更多。但是它就

是有这样的魅力,吸引着大男孩们,魂牵梦萦。


早先我曾买过一台AXIAL公司生产的受权maverick RC产品,但令人失望的是此车流用了其他产品的底盘,后悬挂为一体桥式,

与原车相去甚远,所以自己做一台的念头就埋下了种子,然后借着这次比赛,发芽了。

图为AXIAL 90069


这次我的思路比较简单:尽量还原车辆外观与结构,增大动力,减少传动损耗,在攀爬和速度的权衡中选择居中稍微

偏向速度的取向。



后轮两个怪兽马达一左一右直接输出动力并通过轮边减速增大扭力,前轮动力由另外两个怪兽马达共同提供至差速器

然后进行分配,为了实现原车前轮带差速锁的设定,我在前差速器后方设置了一个手动差速锁。三缸引擎原本与负责

前轮的怪兽马达连在一起但是为了尽量把BU的过载保护延迟一点就又加了个L马达单独驱动。最初估计两个BUWIZZ

能全速带动四个怪兽后来事实证明我还是太年轻了,开到3档已是极限,稳定只能开二档,后来再想补两个BU的时候

看着自己的微信余额,一声叹息,算了吧,随便玩玩就好。



先放几段GIF演示基本功能


1.遥控LED大灯


2.前后避震


3.双A臂前悬挂


4.四连杆扭力纵臂X后悬挂


5.后悬挂行程


6.方向盘联动


7.前差速锁


8.未锁差速演示


9.差速锁定演示


10.195hp ROTAX ACE 涡轮增压三缸引擎


11.气缸活塞与车速联动


12.极限爬坡角度39°




说回到作品本身,自觉做的比较喜欢的是后悬挂,刀臂+三连杆(官方叫四连杆扭力纵臂X)允许后轮拥有非常大的

上下行程,可以做到比较逼真的姿态,但是受制于动力,狂奔时帅气的姿态暂时只能用手摆一摆了。












车身造型也是个挑战,原车给人一种俯冲的印象,为了还原这一点,整个车的面板覆盖都是斜着来的,要做到坚固

和形象费了一番功夫。

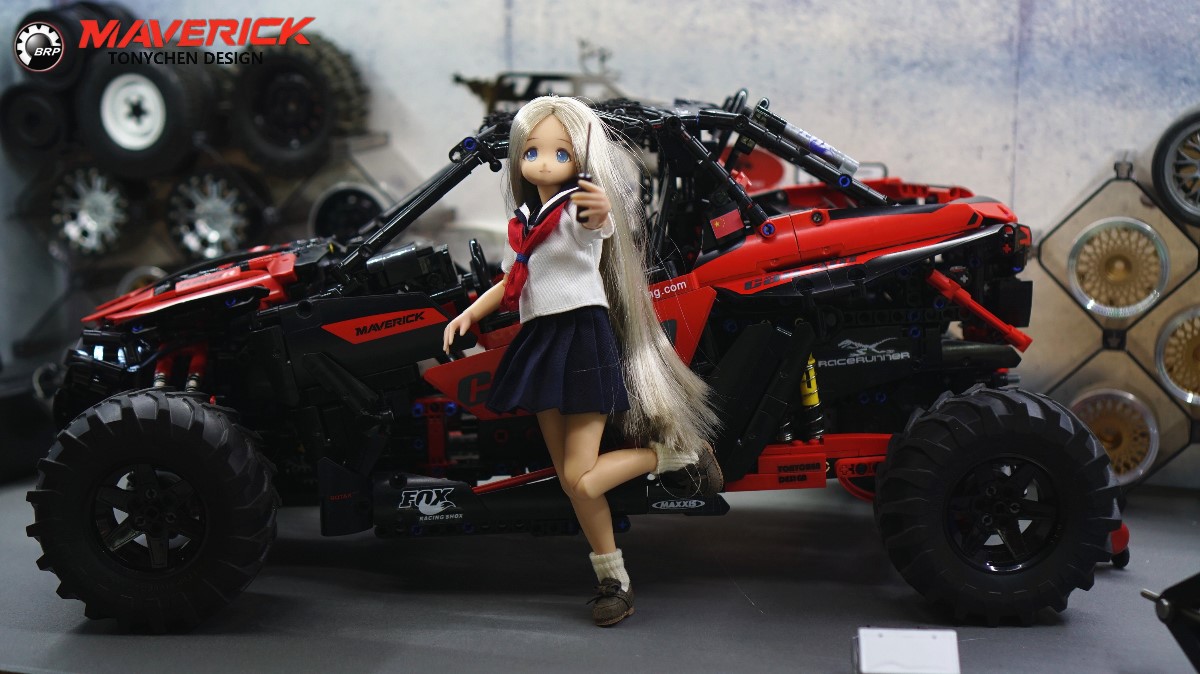

最后请上我御用模特来给车做个保养,这次比例终于对了








渣技术,剪了一个小视频,这是链接

https://www.bilibili.com/video/BV15C4y1t7cy?from=search&seid=5367005352924787410


写在最后:感谢基友Z姬友X帮我制作的精美贴纸,感谢基友P帮我拍的照片,感谢基友D帮我拍的视频,感谢婆友给我批的预算画的ldd买的零件。


谢谢大家!
